 construction electro 7 perso

Aller en bas
AuteurMessage
Raphael Surun
Pilote pro
Pilote pro
Raphael Surun

Nombre de messages : 326
Age : 48
Localisation : 85, LES ESSARTS
Date d'inscription : 04/04/2010

construction electro 7 perso Empty
MessageSujet: construction electro 7 perso   construction electro 7 perso Icon_minitimeJeu 30 Juin 2016 - 23:17

Après avoir beaucoup observé les modèles du commerce et aussi les electro 7 de la famille Rotteleur lors du championnat de France 2015, j'ai dessiné mon planeur l'hiver dernier.
2 mètre d'envergure pour 550/600gr avec la possibilité de ballaster.
Il s'agit aussi pour moi de retrouver le plaisir d'un planeur léger et maniable, suite à l'abandon du lancé main (problème d'épaule)

Ce fut un long apprentissage de la CAO et de la programmation de l'usinage (merci à Fabrice Bourdais pour l'assistance en ligne !)

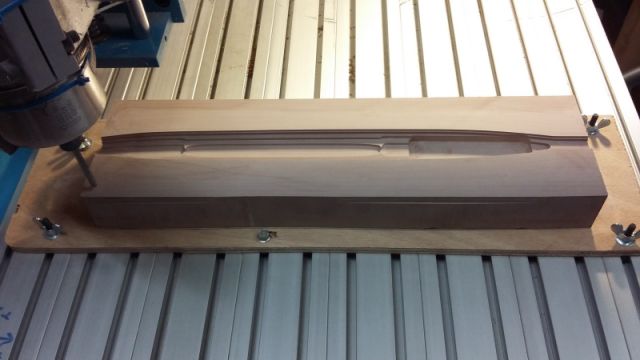

Pour commencer quelques images de l'usinage du moule de fuselage en fin d'ébauche (durée 2h par demi moule) puis finition (5h par demi moule).
construction electro 7 perso <a href=construction electro 7 perso 30.80" />
et
construction electro 7 perso 30.81



A suivre, je dois prendre les photos du principe de moulage avec une vessie silicone ainsi que le fuselage qui est en cours d'équipement.
Raphaël
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raphael Surun
Pilote pro
Pilote pro
Raphael Surun

Nombre de messages : 326
Age : 48
Localisation : 85, LES ESSARTS
Date d'inscription : 04/04/2010

construction electro 7 perso Empty
MessageSujet: Re: construction electro 7 perso   construction electro 7 perso Icon_minitimeDim 3 Juil 2016 - 10:58

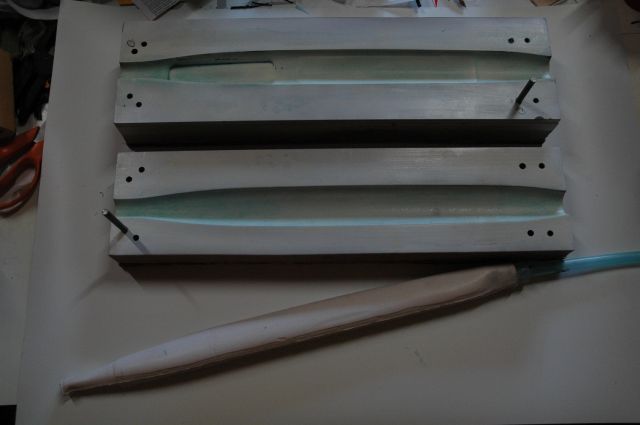

Voici la suite avec les images du moule fini avec la vessie en silicone
le principe de moulage déjà décrit par les spécialistes du lancé main consiste à faire le vide dans le moule, la vessie restant à la pression atmosphérique puisque son tube (bleu) traverse le sac à vide.

construction electro 7 perso <a href=construction electro 7 perso 03.42" />

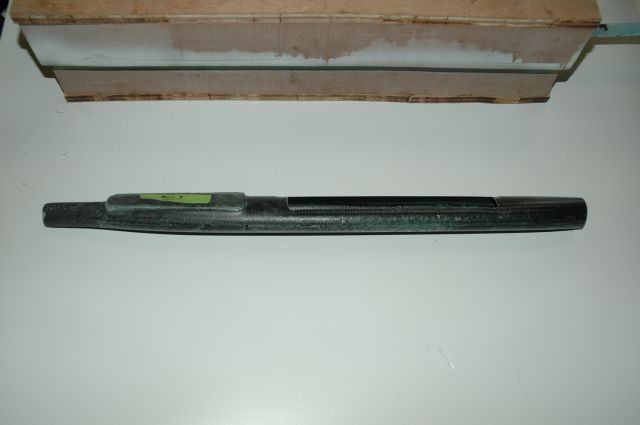

et le fuselage :
construction electro 7 perso 03.44

composition : une seule chaussette carbone (environ 270g/m²) plus quelques rubans en verre 105g/m² autour de la fixation des ailes et du tube de queue, en renfort autour de la découpe du fuselage + une bande sur la longueur.
J'ai choisi une vessie silicone pour soutenir la chaussette carbone pendant la fermeture du moule, les rubans sont déposés au fond du moule. cette solution nécessite d'utiliser de la cire calibrée pour que la vessie soit plus petite que le moule, ainsi on évite de pincer les tissus à la fermeture.
L'autre méthode utilise un ballon en latex et nécessite de draper les tissus sur les 2 demi-moules avec une surlongueur des tissus qui sont plaqués par le ballon à la mise sous vide.

J'ai dû augmenter un peu le diamètre de jonction avec le tube de queue : j'avais prévu trop de jeu lors de la conception.
le poids final est 31.2gr à cela s'ajoute le couple moteur et la verrière.

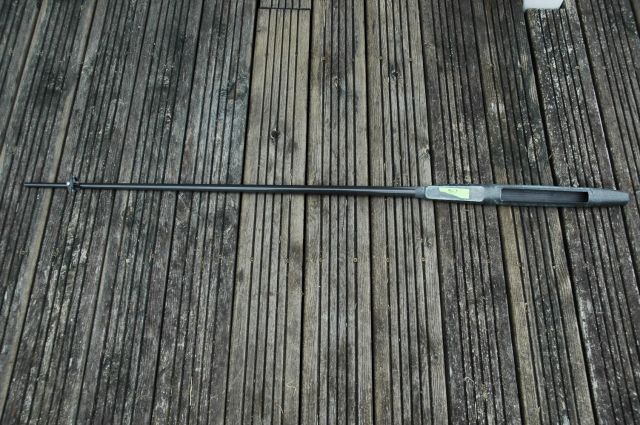

Le fuselage complet avec support de stab pendulaire, verrière, couple moteur pèse 57gr.
construction electro 7 perso 03.45


Dernière édition par Raphael Surun le Dim 3 Juil 2016 - 11:49, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raphael Surun
Pilote pro
Pilote pro
Raphael Surun

Nombre de messages : 326
Age : 48
Localisation : 85, LES ESSARTS
Date d'inscription : 04/04/2010

construction electro 7 perso Empty
MessageSujet: Re: construction electro 7 perso   construction electro 7 perso Icon_minitimeDim 3 Juil 2016 - 11:18

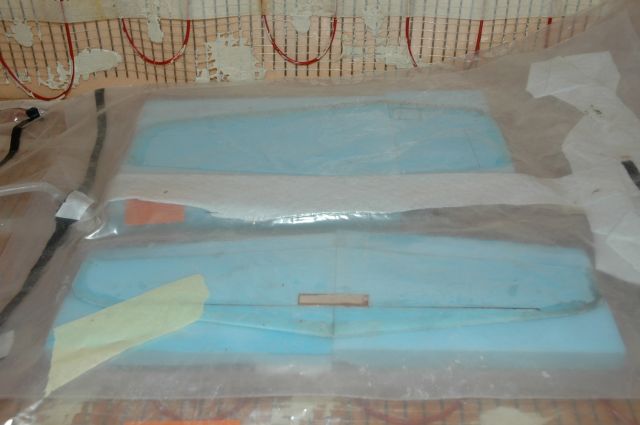

Le stab et la dérive dans le sac :

construction electro 7 perso <a href=construction electro 7 perso 03.46" />

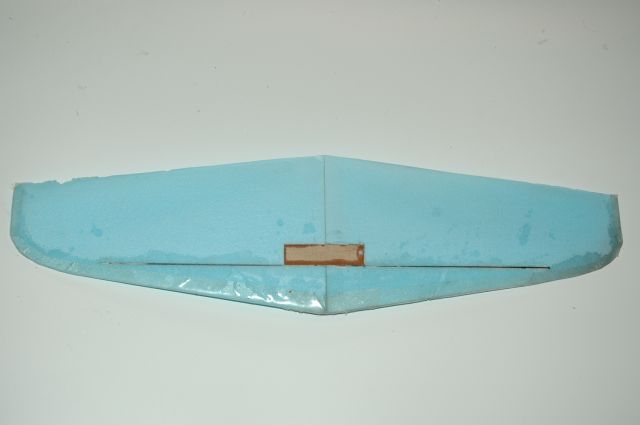

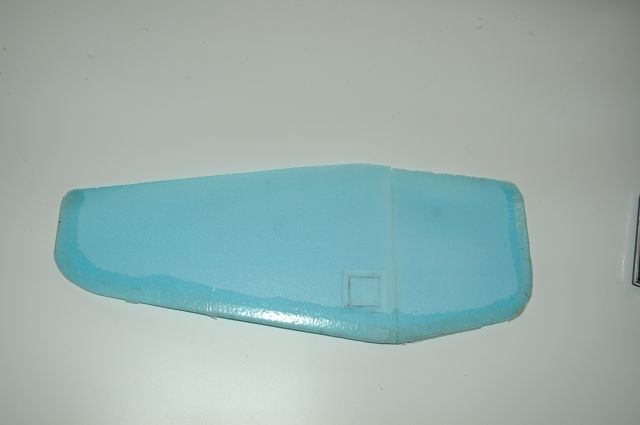

Je moule toujours en deux temps : d'abord les bords d'attaque puis les peaux parce que je ne parviens pas à un bon résultat en une seule fois. Le longeron du stab ainsi que le renfort pour la fixation du support pendulaire sont en place.
construction electro 7 perso <a href=construction electro 7 perso 03.47" />
construction electro 7 perso 03.48

Je moulerai les peaux cette semaine.

Et ensuite "il ne restera plus qu'à mouler l'aile" dont les panneaux sont découpé depuis février...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
SIMIAND FRED
pilote d'or
pilote d'or
SIMIAND FRED

Nombre de messages : 2208
Age : 32
Localisation : grenoble
Date d'inscription : 07/05/2008

construction electro 7 perso Empty
MessageSujet: Re: construction electro 7 perso   construction electro 7 perso Icon_minitimeDim 3 Juil 2016 - 13:54

salut raphael,

si je comprends bien, tu ne dépose pas les tissus dans le moule ? mais tu enfile la chaussette sur ton ballon, tu gonfles, et le tissus plaque l’intérieur du moule ?

Merci
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raphael Surun
Pilote pro
Pilote pro
Raphael Surun

Nombre de messages : 326
Age : 48
Localisation : 85, LES ESSARTS
Date d'inscription : 04/04/2010

construction electro 7 perso Empty
MessageSujet: Re: construction electro 7 perso   construction electro 7 perso Icon_minitimeDim 3 Juil 2016 - 15:16

Oui Fred c'est ça le principe, c'est l'intérêt d'une chaussette qui est tressée et continue. La structure est continue aussi. Seuls les rubans de renfort verre sont stratifiés au fond du moule.
Cependant il faut plusieurs essai pour plaquer juste ce qu'il faut la chaussette sur la vessie : trop serrée la pression de seulement 1 bar ne parviendra pas à plaquer la chaussette sur le moule, pas assez et la chaussette dépassera au plan de joint. C'est pourquoi les fabriquants expérimentés de fuselages ajoutent 6/7 bar de pression dans la vessie, tout le moule doit alors être structuré pour cela (et on peut faire sans pompe à vide).
La devise des shadoks s'applique bien au moulage : c'est ma préférée. dans mon cas c'est acceptable du premier coup (il y a une zone pas parfaitement plaquée au moule)
construction electro 7 perso <a href=construction electro 7 perso 03.123" />
Raphaël


Dernière édition par Raphael Surun le Dim 3 Juil 2016 - 22:13, édité 3 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Thomas GUIRAUD
pilote national
pilote national
Thomas GUIRAUD

Nombre de messages : 145
Age : 39
Localisation : Clermont Ferrand
Date d'inscription : 07/03/2008

construction electro 7 perso Empty
MessageSujet: Re: construction electro 7 perso   construction electro 7 perso Icon_minitimeDim 3 Juil 2016 - 19:50

Salut Raphael,

super projet, c'est toujours agréable de voir qu'il y a des passionnés qui ont encore le courage de passer beaucoup de temps à l'atelier....
Continues de nous faire partager tes expériences, les bonnes et les mauvaises, ceux qui construisent savent à quel point le rapport réussite / échec n'est jamais très favorable, mais que la satisfaction d'avoir réussit n' a pas de prix!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://fr.groups.yahoo.com/group/aeromodelismedjibouti/
Raphael Surun
Pilote pro
Pilote pro
Raphael Surun

Nombre de messages : 326
Age : 48
Localisation : 85, LES ESSARTS
Date d'inscription : 04/04/2010

construction electro 7 perso Empty
MessageSujet: moulage stab et dérive   construction electro 7 perso Icon_minitimeVen 15 Juil 2016 - 16:24

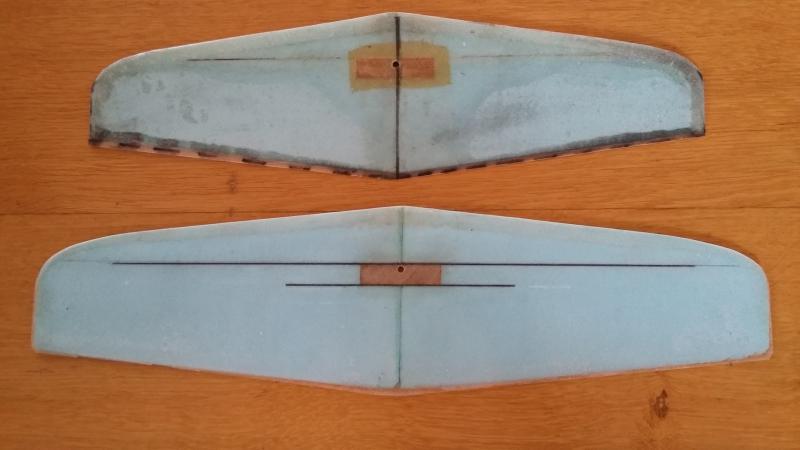

Le stab et la dérive sont sortis de leur sac ce matin :

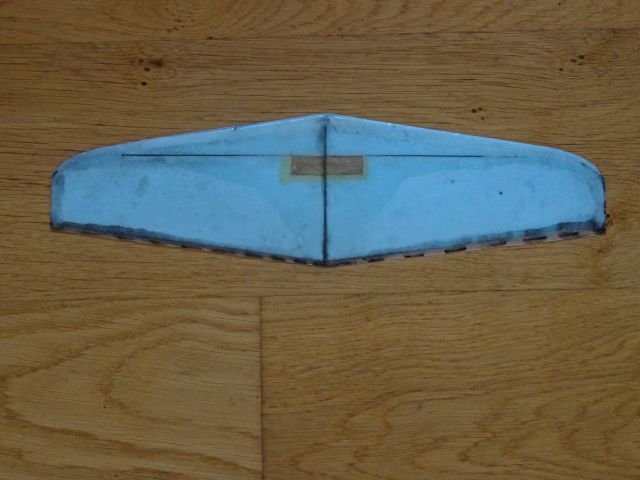

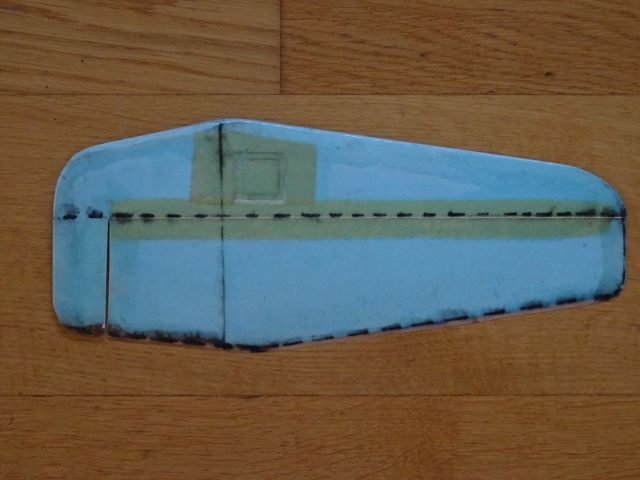

d'abord le stab qui sera pendulaire, le poids est nettement au dessus de mon devis (18g au lieu de 12g) sans doute trop de résine sur les peaux et lors premier moulage du bord d'attaque. L'aspect est pas super : des traits de repères pourtant placés sur les PVC avant cirage sont venus avec les peaux.
construction electro 7 perso <a href=construction electro 7 perso 15.31" />

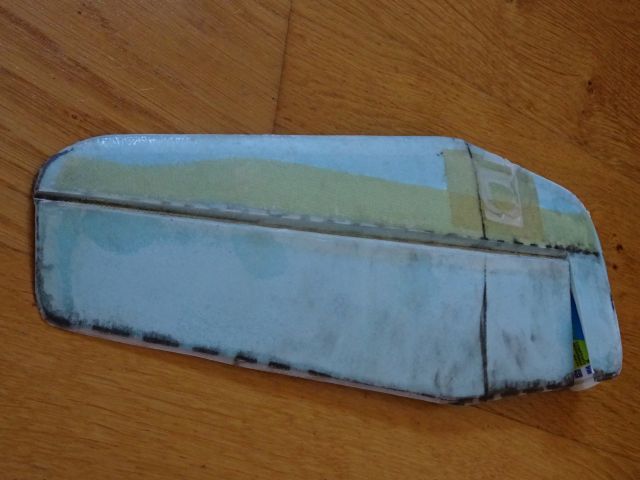

Et la dérive un peu lourde aussi mais c'est "moins pire" 25g au  lieu de 18g. La charnière est une bande de kevlar. J'ai ajouté des renforts autour des puits de servo de profondeur et dérive qui se trouvent dans l'épaisseur de la dérive.
construction electro 7 perso <a href=construction electro 7 perso 15.32" />
Elle sera rigide grâce au système de charnière intégré au moulage décrit par Marc Drela, bien visible sur la seconde photo
construction electro 7 perso <a href=construction electro 7 perso 15.33" />

Voici la page du charles river club : charles river club supra
et le lien vers le pdf pour la méthode : charnieres intégrées au moulage

Raphaël
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raphael Surun
Pilote pro
Pilote pro
Raphael Surun

Nombre de messages : 326
Age : 48
Localisation : 85, LES ESSARTS
Date d'inscription : 04/04/2010

construction electro 7 perso Empty
MessageSujet: Re: construction electro 7 perso   construction electro 7 perso Icon_minitimeDim 17 Juil 2016 - 14:47

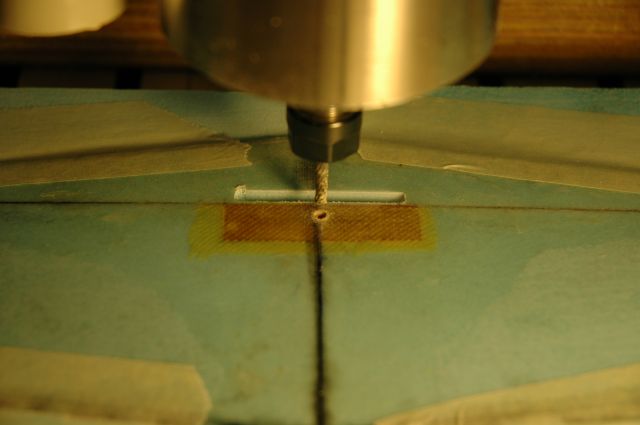

Je continue avec l'usinage du logement de l'articulation du stab pendulaire. Je suis habituellement assez brouillon sur ces opérations, j'ai pris le temps de fixer le stab dans sa dépouille sous la fraiseuse : en fin du travail précis et propre.
construction electro 7 perso <a href=construction electro 7 perso 17.34" />

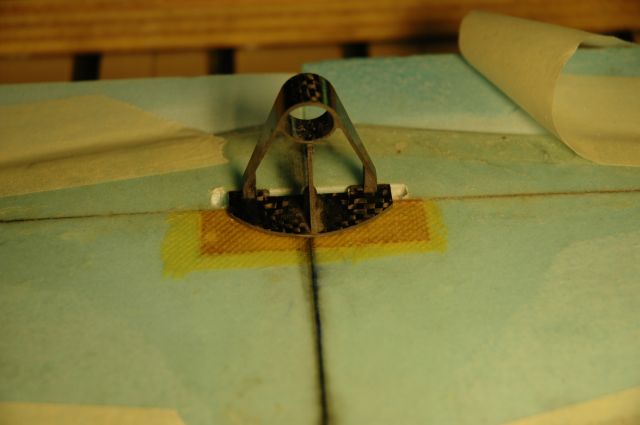

la fixation prend sa place :
construction electro 7 perso <a href=construction electro 7 perso 17.35" />

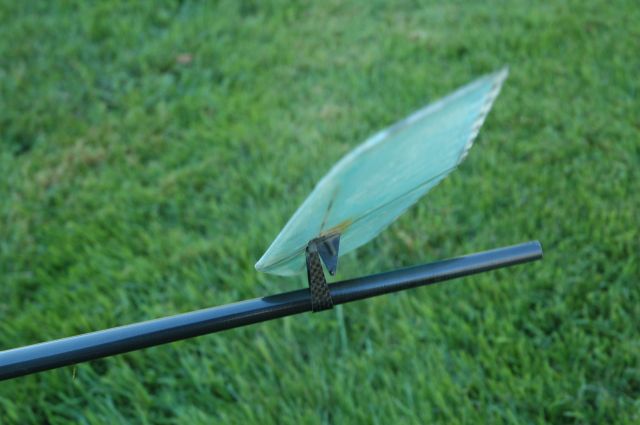

et voilà le tout sur le tube
construction electro 7 perso <a href=construction electro 7 perso 17.36" />

à suivre...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raphael Surun
Pilote pro
Pilote pro
Raphael Surun

Nombre de messages : 326
Age : 48
Localisation : 85, LES ESSARTS
Date d'inscription : 04/04/2010

construction electro 7 perso Empty
MessageSujet: Re: construction electro 7 perso   construction electro 7 perso Icon_minitimeMer 31 Aoû 2016 - 22:09

la suite
les vacances n'ont pas été aussi productives que prévu, le modélisme étant une école du compromis familial.

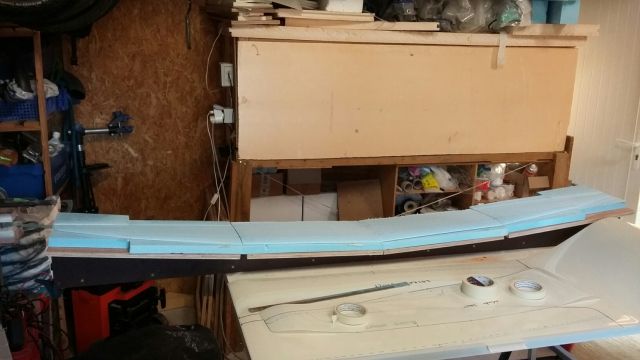

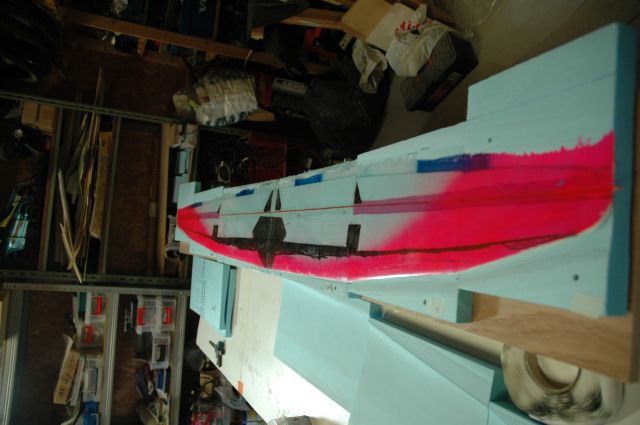

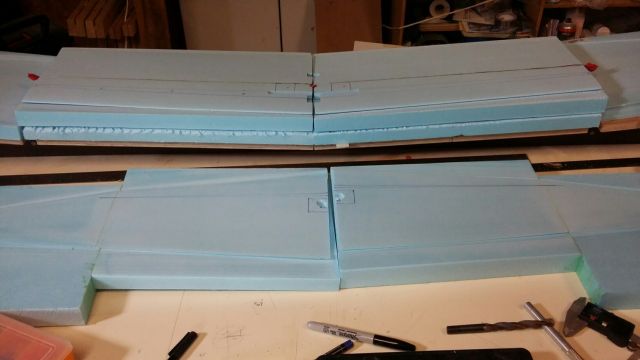

J'ai construit un beau chantier avec le double dièdre et passé des heures à controler le vrillage et les dièdres.
construction electro 7 perso <a href=construction electro 7 perso 31.91" />
j'ai implanté le cablage des servos d'ailerons qui restera en attente dans la mousse pendant le moulage
construction electro 7 perso 31.98

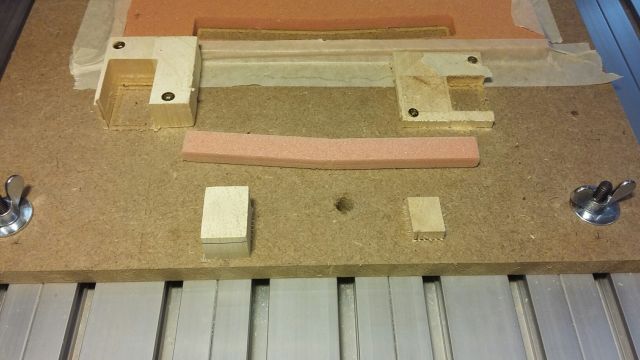

j'ai fraisé les logements et les renforts : clé d'aile en airex 90kg/m3 et 2 petits bloc de balsa sous les vis de fixation au fuselage. C'est fou comme la CN fait de moi un modeliste précis !
construction electro 7 perso <a href=construction electro 7 perso 31.94" />
Je vais assembler les noyaux pour mouler le bord d'attaque en verre 50g
J'hésite encore sur le type de tissus pour les peaux : verre 50g, verre 25g, kevlar 36g ?
je vois bien que mes empannages sont trop lourds en 50g verre.

Le longeron sera constitué d'une seule couche d'UD carbone 270gr dégressif de 22mm à 2mm
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raphael Surun
Pilote pro
Pilote pro
Raphael Surun

Nombre de messages : 326
Age : 48
Localisation : 85, LES ESSARTS
Date d'inscription : 04/04/2010

construction electro 7 perso Empty
MessageSujet: Re: construction electro 7 perso   construction electro 7 perso Icon_minitimeMer 14 Sep 2016 - 22:41

L'aile avance : tous les panneaux sont assemblés, la clé airex et les blocs balsa collés, le bord d'attaque moulé. A ce stade le poids est conforme au devis.
Pour la structure j'ai retenu un longeron assez solide (2 couche de carbone UD 270g/m2) calculé pour des ressources à 50m/s + 20m/s en rafale, en conséquence la peau sera en 25g/m2.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Thomas GUIRAUD
pilote national
pilote national
Thomas GUIRAUD

Nombre de messages : 145
Age : 39
Localisation : Clermont Ferrand
Date d'inscription : 07/03/2008

construction electro 7 perso Empty
MessageSujet: Re: construction electro 7 perso   construction electro 7 perso Icon_minitimeSam 17 Sep 2016 - 12:01

Tu as bien avancé, ça se précise.

Tu compte mettre juste une seule couche de 25 grs pour la peau? je pense que ce sera trop fragile au manipulations...une deuxième couche de fibre à 45° pour la rigidité en torsion serait mieux à mon avis....

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://fr.groups.yahoo.com/group/aeromodelismedjibouti/
Raphael Surun
Pilote pro
Pilote pro
Raphael Surun

Nombre de messages : 326
Age : 48
Localisation : 85, LES ESSARTS
Date d'inscription : 04/04/2010

construction electro 7 perso Empty
MessageSujet: Re: construction electro 7 perso   construction electro 7 perso Icon_minitimeLun 26 Sep 2016 - 22:24

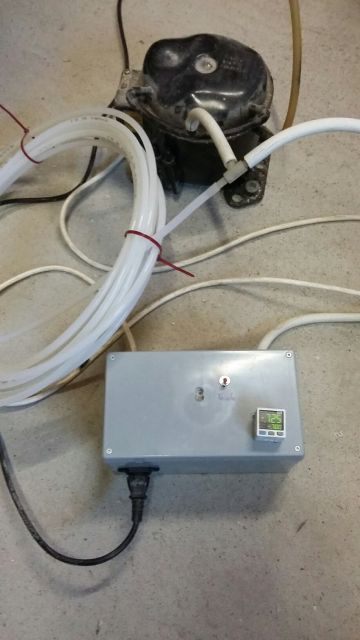

Toujours de la lenteur dans mes travaux : j'ai du revoir mon installation de vide et installer un vrai régulateur de pression industriel (marque panasonic, en ventre libre chez conrad) Tout devient simple, sans fuite ici une photo en régulation à -0.700 bar : j'aurais du me payer ce beau régulateur il y a 3 ans !
construction electro 7 perso <a href=construction electro 7 perso 26.63" />

Et j'ai enfin moulé mon aile samedi soir.... avec un 50gr/m² et une solide longeron. J'ai même fait un peu de couture au fil carbone pour relier les 2 faces du longeron au travers du noyau mousse.

Les Rotteleurs ont fait leurs planeurs en 25g/m², je n'ai pas osé, l'aile pesera 30gr de plus et sera plus résistante aux chocs.
L'aile a polymérisé 24h à l'ambiante et se trouve actuellement dans l'étuve à 40°, j'augmenterai la T° jusqu'à 60°C, au delà j'ai un peu peur que le noyau se déforme ou dégaze le gaz d'expansion de la mousse : si certains ont déjà étuvé au delà de la mousse roofmate dowcorning ref ROOFMATE SL-X  ça m'intéresse. La fiche technique indique 0.5% de déformation à 60°c et 2% à 70°c : on doit être proche de la stabilité du matériau.
J'ai déjà rencontré des pb avec du PS expansé de grande surface de bricolage au delà de 70°C.

J'ai aussi découpé samedi matin de nouveaux noyaux pour mouler une dérive plus légère en 25g/m².

A suivre au démoulage jeudi, en espérant avoir réussi les charnières intégrées au moulage.
Raphaël
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Michel LARA
Pilote pro
Pilote pro
Michel LARA

Nombre de messages : 242
Localisation : les Faures Bort L'étang (63)
Date d'inscription : 12/11/2007

construction electro 7 perso Empty
MessageSujet: Re: construction electro 7 perso   construction electro 7 perso Icon_minitimeMar 27 Sep 2016 - 11:06

Bonjour Raphael,

Cela fait quelque dizaines d'années que je fais des ailes et des fuselages.
60° c'est beaucoup trop, surtout pour du Roofmate, en été je n'étuve pas et je n'ai jamais eu de souci
il faut dire aussi que je suis tellement pressé de voir le résultat que je démoule le lendemain.
IL n'y as qu'en hiver que j'étuve entre 35 et 40°.
J' ai eu des soucis de démoulage avec des températures élevées et oui, le démoulant faisait la gueule.
Mais ça c'était avant.

Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Michel Z
rooky


Nombre de messages : 46
Localisation : Connaux (Gard)
Date d'inscription : 03/06/2016

construction electro 7 perso Empty
MessageSujet: Re: construction electro 7 perso   construction electro 7 perso Icon_minitimeMar 27 Sep 2016 - 20:17

Bonjour,

Je suit ce sujet avant de me lancer dans les techniques du vide. Je suis intéressé par le système de régulation de pression (pas trouvé chez Conrad). Avez-vous un lien?

Merci
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raphael Surun
Pilote pro
Pilote pro
Raphael Surun

Nombre de messages : 326
Age : 48
Localisation : 85, LES ESSARTS
Date d'inscription : 04/04/2010

construction electro 7 perso Empty
MessageSujet: regulateur vide   construction electro 7 perso Icon_minitimeMar 27 Sep 2016 - 21:15

sur conrad grand public il y a ceci -1bar à +1 bar c'est précis et polyvalent, 179€ ttc
http://www.conrad.fr/ce/fr/product/582697/Pressostat-pneumatique-Norgren-DS-E1V11F4B2PR00-G14-1-1-bar-2-PNP-1-pcs?ref=list

moi j'ai trouvé sur conrad pro ceci :
1428999 Capteur-de-pression-Panasonic-DP-101-E-P-1-bar-a-1-bar-cable-extremites-ouvertes-1-pcs € 127,20 et le lien
http://www.conradpro.fr/ce/fr/product/1428999/Capteur-de-pression-Panasonic-DP-101-E-P-1-bar-1-bar-cble-extrmits-ouvertes-1-pcs?ref=searchDetail

dans les 2 cas il faut prévoir une alimentation 12v ou 24 v et un relais pour commuter la pompe à vide. Le courant max de sortie est de l'ordre de 100mA, il faut choisir le relais en conséquence (tension 12 ou 24v, la résistance du bobinage doit etre verifiée). J'ai installé un relais statique de récupération qui consomme seulement 10ma et commute la pompe à vide sur le 220v secteur.

je vais recopier ceci dans le post " vos systemes pôur le vide"
Raphaël
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Michel Z
rooky


Nombre de messages : 46
Localisation : Connaux (Gard)
Date d'inscription : 03/06/2016

construction electro 7 perso Empty
MessageSujet: Re: construction electro 7 perso   construction electro 7 perso Icon_minitimeMer 28 Sep 2016 - 8:33

Merci Raphael,

J'avais bien vu le Norgren. Le cout est quand même largement supérieur à ma fuite calibrée!

Cdlt
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raphael Surun
Pilote pro
Pilote pro
Raphael Surun

Nombre de messages : 326
Age : 48
Localisation : 85, LES ESSARTS
Date d'inscription : 04/04/2010

construction electro 7 perso Empty
MessageSujet: Re: construction electro 7 perso   construction electro 7 perso Icon_minitimeMer 28 Sep 2016 - 23:09

reprenons notre planeur electro 7 :
aile démoulée ce midi
construction electro 7 perso <a href=construction electro 7 perso 28.78" />
l'état de surface est bien lisse : le fait d'étuver sous vide avec les mylars permet de bien figer la surface de l'aile.
Je rassure Michel Lara : le roofmate tient ses caractéristiques et tout va bien à 60°c, j'ai seulement réduit le vide à -0.4bar pour cette température. Je précise que j'ai laissé polymériser 24h à l'ambiante puis 24h à 40°c puis 24h à 50°C et enfin 16h à 60°C dans une étuve correctement régulée avec ventilation. Bref chauffer doucement, laisser refroidir dans les dépouilles pour éviter les déformations.
La température d'étuvage dépend aussi de la résine ici la R&G L avec le durcisseur EPH161 qui prend doucement (pot life 90minutes) et peut être étuvée jusqu'à 100°c pour atteindre ses caractéristiques mécaniques maxi, en particulier la tenue en température.
Comme prévu avec le tissus50g et le longeron solide je suis un peu lourd : aile démoulée à 260g avant finition du bord de fuite
localement il manque un peu de résine et la peau n'a pas parfaitement mouillé le noyau.
construction electro 7 perso 28.79
et comme d'habitude je n'ai pas assez soigné tous les détails, le longeron à des fils de carbone baladeur, la charnière intégrée des ailerons est moyenne aussi.
voyons le devis de poids :
aile 260g avec les fils de servos
6 servos, récepteur : 44g
fuselage, tube, support stab 57.5g
empennages actuels 42g sera réduit à 30g
moteur réducté, variateur, hélice, porte hélice 139g
batterie 60 à 105g
soit au total 590g à 635g pour 34dm² et il y aura de la place pour ballaster les (nombreux) jours venteux de l'ouest.

alors reste à refaire une dérive équiper l'aile, assembler le tout...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raphael Surun
Pilote pro
Pilote pro
Raphael Surun

Nombre de messages : 326
Age : 48
Localisation : 85, LES ESSARTS
Date d'inscription : 04/04/2010

construction electro 7 perso Empty
MessageSujet: Re: construction electro 7 perso   construction electro 7 perso Icon_minitimeJeu 2 Mar 2017 - 22:50

Suite de ma lente construction
Je suis en train d'équiper laile : Les servos sont cables reste a realiser une prise 6 voies pour raccorder au fuselage
J'ai aussi decoupe une serie de guignols sur mesure pour chaque gouverne
Une nouvelle derive moulee hier en tissu 25gr passe la nuit a 50° je la peserai demain soir apres demoulage
A suivre
Raphaël
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Thomas GUIRAUD
pilote national
pilote national
Thomas GUIRAUD

Nombre de messages : 145
Age : 39
Localisation : Clermont Ferrand
Date d'inscription : 07/03/2008

construction electro 7 perso Empty
MessageSujet: Re: construction electro 7 perso   construction electro 7 perso Icon_minitimeSam 4 Mar 2017 - 22:57

très bien tout ça!

il ne faut pas hésiter à noter dans un cahier ton processus et peser tous les éléments au fur et à mesure.
ce sera un bonne base de données pour réfléchir et améliorer à chaque nouvel essais ta méthode.
De mon expérience, le plus dur est de faire léger et avoir un bel état de surface. Pour ça, il faut mastiquer (polyfilla fine surface) tous les petits défauts sur les noyaux avant de fibrer, ensuite utiliser les PVC le plus épais possible et réduire la dépression dans le sac à vide (150 à 250 mbs).

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://fr.groups.yahoo.com/group/aeromodelismedjibouti/
Thomas GUIRAUD
pilote national
pilote national
Thomas GUIRAUD

Nombre de messages : 145
Age : 39
Localisation : Clermont Ferrand
Date d'inscription : 07/03/2008

construction electro 7 perso Empty
MessageSujet: Re: construction electro 7 perso   construction electro 7 perso Icon_minitimeMar 7 Mar 2017 - 19:36

tu as d'autres photos de ton aile , ébavurée , finie?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://fr.groups.yahoo.com/group/aeromodelismedjibouti/
Raphael Surun
Pilote pro
Pilote pro
Raphael Surun

Nombre de messages : 326
Age : 48
Localisation : 85, LES ESSARTS
Date d'inscription : 04/04/2010

construction electro 7 perso Empty
MessageSujet: Re: construction electro 7 perso   construction electro 7 perso Icon_minitimeMar 2 Mai 2017 - 23:42

pas de temps pour les photos
le tube de queue est collé
le porte fusible installé
les écrous de fixation d'aile collé (ça durcit cette nuit)
reste à fixer la derive et cabler tous les fils coté fuselage
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raphael Surun
Pilote pro
Pilote pro
Raphael Surun

Nombre de messages : 326
Age : 48
Localisation : 85, LES ESSARTS
Date d'inscription : 04/04/2010

construction electro 7 perso Empty
MessageSujet: Re: construction electro 7 perso   construction electro 7 perso Icon_minitimeSam 6 Mai 2017 - 19:43

Le support stab est collé
construction electro 7 perso <a href=construction electro 7 perso 20170506_205837-1--5233a76" />
Fixation d'aile terminée,

Demain je colle la dérive
Le faisceau électrique des empennages est réalisé et sera soudé aux servos.

J'attends des conecteurs pour l'aile mardi ou mercredi, je vais préparer le faisceaux d'aile et sertir les prises lundi.

Raphaël
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raphael Surun
Pilote pro
Pilote pro
Raphael Surun

Nombre de messages : 326
Age : 48
Localisation : 85, LES ESSARTS
Date d'inscription : 04/04/2010

construction electro 7 perso Empty
MessageSujet: Re: construction electro 7 perso   construction electro 7 perso Icon_minitimeDim 14 Mai 2017 - 21:41

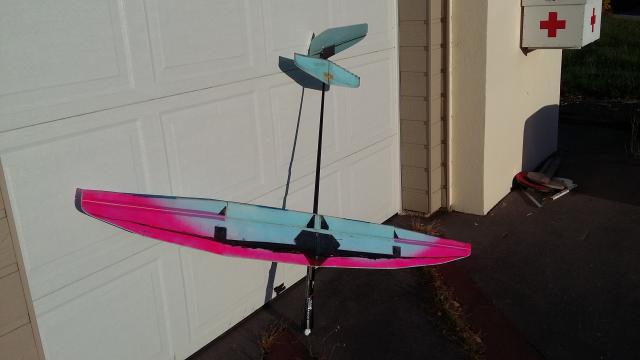

Voici mon planeur electro7 enfin opérationnel :
J'ai effectué quelques vols vendredi soir.
Le baptême de concours a eu lieu ce dimanche au Macla (près de Nantes) dans une ambiance détendue.

construction electro 7 perso <a href=construction electro 7 perso 20170512_203252-1--5241f90" />

Il me reste principalement à souder et coller un connecteur pour les servos d'aile.
Ensuite, je dois optimiser le choix d'hélice, peut être refaire un stab une peu plus grand et surtout voler

Raphaël
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raphael Surun
Pilote pro
Pilote pro
Raphael Surun

Nombre de messages : 326
Age : 48
Localisation : 85, LES ESSARTS
Date d'inscription : 04/04/2010

construction electro 7 perso Empty
MessageSujet: Re: construction electro 7 perso   construction electro 7 perso Icon_minitimeVen 23 Juin 2017 - 22:06

Le planeur baptisé au Macla a maintenant qq dizaines de vols
Je dois faire un stab plus grand pour gagner en stabilité ce sera pour juillet après les concours f5j.

le profil retenu Zone V2 un peu épaissi à l'emplanture est très polyvalent, le planeur rentre bien de loin face au vent et peut voler vite.
je travaille aussi l'optimisation du choix d'hélice : après les mesures de courant et vitesse de rotation , je vais sélectionner celle qui me donne la meilleure vitesse verticale.

Je suis ravi par l'ambiance electro7 : une catégorie où de nombreux constructeurs s'expriment.

Raphaël
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raphael Surun
Pilote pro
Pilote pro
Raphael Surun

Nombre de messages : 326
Age : 48
Localisation : 85, LES ESSARTS
Date d'inscription : 04/04/2010

construction electro 7 perso Empty
MessageSujet: Re: construction electro 7 perso   construction electro 7 perso Icon_minitimeJeu 5 Avr 2018 - 21:48

Electro 7 millésime 2018 :
Le stab 2018 est dans l'étuve : il sera 25% plus grand et pas plus lourd.
tissus 25gr/m² et 3 longerons carbone 0.8x1.2
j'ai pesé le noyau avec longeron et le bord d'attaque moulé à 8.4gr.
le bord d'attaque est moulé avant en 50gr/m²

démoulage et pesée demain matin.
j'ai aussi mieux réparti la résine avec un petit rouleau en mousse sur le mylar avant de déposer les tissus.

autre amélioration du planeur : j'ai intégré un décodeur de bus dans l'aile pour raccorder les 4 servos avec un seul câble, montage rapide et facile.

le stab est démoulé et j'ai usiné le logement de la fixation de stab pendulaire
15.5g contre 18.6g pour la pièce "2017", la rigidité est équivalente avec 3 petits longerons.
sur la photo ci dessous on voit bien le gain en surface

construction electro 7 perso <a href=construction electro 7 perso 2_stab-5442b6e" />

et avec tout ça comment ça vole ?
hé bien je dois reculer un peu le centrage je pense.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




construction electro 7 perso Empty
MessageSujet: Re: construction electro 7 perso   construction electro 7 perso Icon_minitime

Revenir en haut Aller en bas

construction electro 7 perso
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» VOS plus belles photos perso
» [Pogo punk electro technicolor] POLYSICS
» Présentation du perso , tac tac boum boum sa déchire.
» perso volant
» Construction village Salsa

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
F3News :: The forum Electro7 :: Du blabla Electro7-
Sauter vers:
