 etape de la construction d'une aile composite sous vide

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
arno sourisse
pilote d'or
pilote d'or
avatar

Nombre de messages : 716
Age : 48
Localisation : Baden
Date d'inscription : 10/04/2009

MessageSujet: etape de la construction d'une aile composite sous vide   Mer 20 Oct 2010 - 13:06

tout d'abord cirage du moule puis peinture

puis le dérapage du tissu (dans mon ca un 100gr bis biais carbone)

ensuite strate et collage du balsa 1mm en même temps sous vide avec une dépression la plus élevé que possible

déroutage du surplus de balsa et de strate carbone

préparation de l'intérieur pour le montage du longeron et les volets plus des renforts en fil carbone et un 25 gr de verre

pour le carbone du longeron j'ai utilise du fil 24k M40 (56 fils dégressifs )

positionnement de la clef et des soutes à ballaste puis strate sous vide.

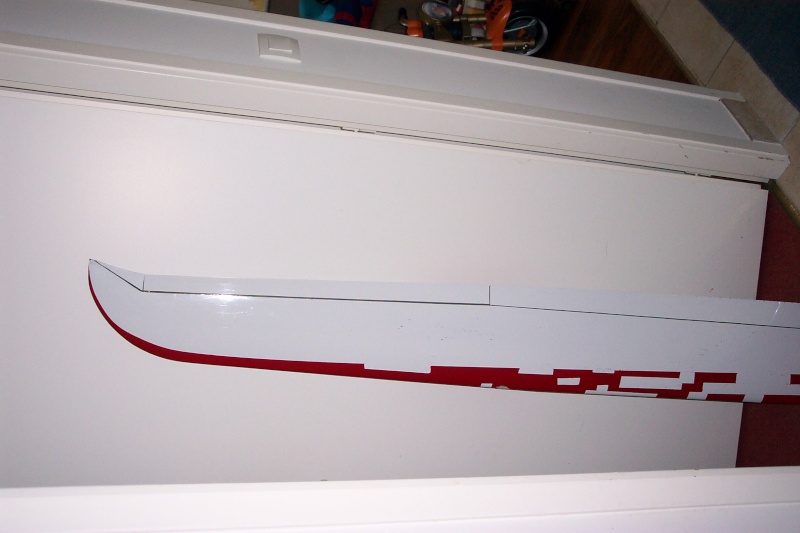

après séchage j'ai pose des cloison plus l'âme du longeron en balsa fibre verticale avec un bis biais 100gr sur les flanc et fermeture de l'ensemble , séchage démoulage de l'ensemble
http://i25.servimg.com/u/f25/14/75/62/62/dcp_2115.jpg
merci à Fabrice pour les moules .
les echantillonages utilises n'ont pas encore été teste mais l'aile est d'une raider fenomenale pour une masse de 690gr
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
boris c.
pilote d'or
pilote d'or
avatar

Nombre de messages : 631
Age : 40
Localisation : Orleans
Date d'inscription : 09/11/2007

MessageSujet: Re: etape de la construction d'une aile composite sous vide   Mer 20 Oct 2010 - 15:24

Bravo Arno, c'est super beau, on sent la maîtrise du pro.

Boris, rimeur en o.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Lascombes Cédric
pilote d'or
pilote d'or
avatar

Nombre de messages : 643
Age : 30
Localisation : Chateaubourg 35
Date d'inscription : 06/11/2007

MessageSujet: Re: etape de la construction d'une aile composite sous vide   Mer 20 Oct 2010 - 16:37

c trop bio bravos arno

CED geek
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://lascombescedric.spaces.live.com/
arno sourisse
pilote d'or
pilote d'or
avatar

Nombre de messages : 716
Age : 48
Localisation : Baden
Date d'inscription : 10/04/2009

MessageSujet: Re: etape de la construction d'une aile composite sous vide   Mer 20 Oct 2010 - 17:45

et pourtant j'ai pas utilisé des outils metabio
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Fabrice BOURDAIS
pilote d'or
pilote d'or
avatar

Nombre de messages : 861
Age : 43
Localisation : RENNES
Date d'inscription : 10/11/2007

MessageSujet: Re: etape de la construction d'une aile composite sous vide   Mer 20 Oct 2010 - 20:15

C'est top beau.

Une petite cure d'amaigrissement serait pas mal mais ça ma l'air vraiement super cheers
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
arno sourisse
pilote d'or
pilote d'or
avatar

Nombre de messages : 716
Age : 48
Localisation : Baden
Date d'inscription : 10/04/2009

MessageSujet: Re: etape de la construction d'une aile composite sous vide   Mer 20 Oct 2010 - 21:40

oui il y a trop de colle pour la fermeture ma seringue c'est casse et j'ai termine à la spatule à la bourre .
bilan 80 gr de plus . nom... pas la tète , et mon longeron est trop échantillonné, c'est une table normande .
mais il est destine pour le gros temps
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jean stephan
pilote national
pilote national
avatar

Nombre de messages : 159
Age : 80
Localisation : arc-les-gray
Date d'inscription : 20/12/2008

MessageSujet: Re: etape de la construction d'une aile composite sous vide    Sam 23 Oct 2010 - 18:54

beau boulot

tu devrais essayer avec un sac plastique en guise de "poche" dans le genre que font les patissiers..?

[img]http://www.f3news.fr/[/img]

pratique et rapide, tu coupe l'angle suivant le débit désiré.

bonne continuation .

papy stef
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pjsmith
rooky


Nombre de messages : 4
Localisation : les glénan
Date d'inscription : 28/11/2012

MessageSujet: Re: etape de la construction d'une aile composite sous vide   Mer 12 Déc 2012 - 10:27

une idée du rot et de sa raideur ? j'aurais presque peur que la résine diffuse de trop ,mais vous devez avoir la culture balsanée ...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://breizhboat29.forumactif.com
Stef_riccobono
rooky


Nombre de messages : 48
Age : 39
Localisation : Fréjus
Date d'inscription : 18/07/2009

MessageSujet: Rrrrhhhhhhoooooo !!!!!   Ven 14 Déc 2012 - 15:28

Tu aurais quand même pu ranger le gode, qu'on voit sur l'étagère en haut à droite !... rabbit

Sinon, vraiment sympa le résultat.
Comment as-tu fait le moule ? Surmoulage d'original ou de master, ou bien fraisage (dans quelle matière ?) ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
arno sourisse
pilote d'or
pilote d'or
avatar

Nombre de messages : 716
Age : 48
Localisation : Baden
Date d'inscription : 10/04/2009

MessageSujet: Re: etape de la construction d'une aile composite sous vide   Ven 14 Déc 2012 - 18:24

c' est l' ogive de mon bubble dancer .
pour les moules c' est Fabrice Bourdais qui l' a fait sur master
