 En préparation chez nous: Projet de monotype F3B «Beep Beep»

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1 ... 18 ... 32, 33, 34 ... 37 ... 41  Suivant
AuteurMessage
sylvain
pilote d'or
pilote d'or
avatar

Nombre de messages : 2499
Age : 64
Localisation : leguevin
Date d'inscription : 07/11/2007

MessageSujet: Re: En préparation chez nous: Projet de monotype F3B «Beep Beep»   Dim 8 Fév 2015 - 20:37

Super - surtout la blonde en photo derrière !
J'ai vu aujourd'hui la première manivelle carbone de Daniel... C'est beau et tu vas encore gagner un ou deux grammes mal placé donc ce sera tout benef ...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LaurentP
pilote d'or
pilote d'or
avatar

Nombre de messages : 953
Age : 42
Localisation : PARIS
Date d'inscription : 16/09/2008

MessageSujet: Re: En préparation chez nous: Projet de monotype F3B «Beep Beep»   Lun 9 Fév 2015 - 15:26

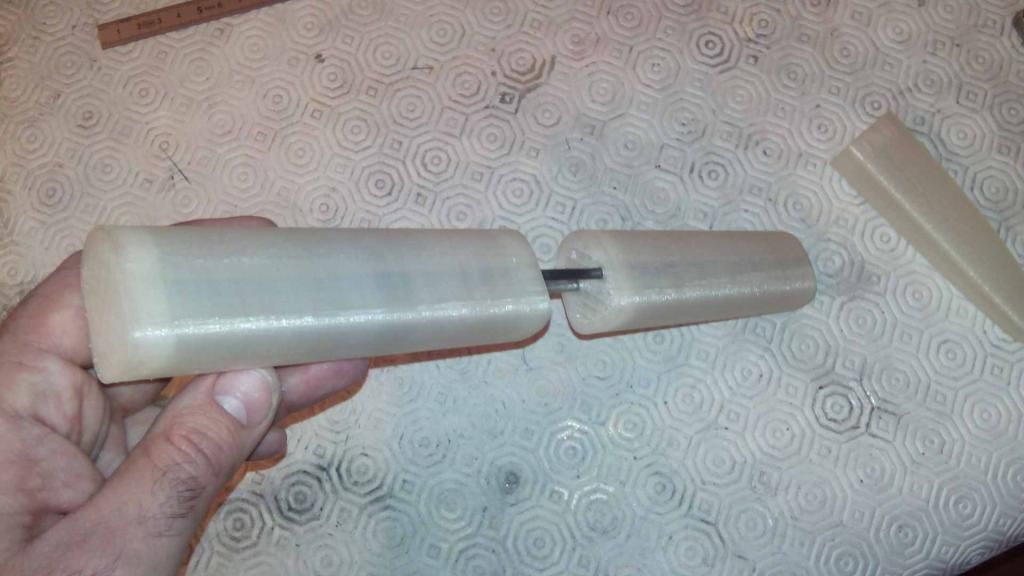

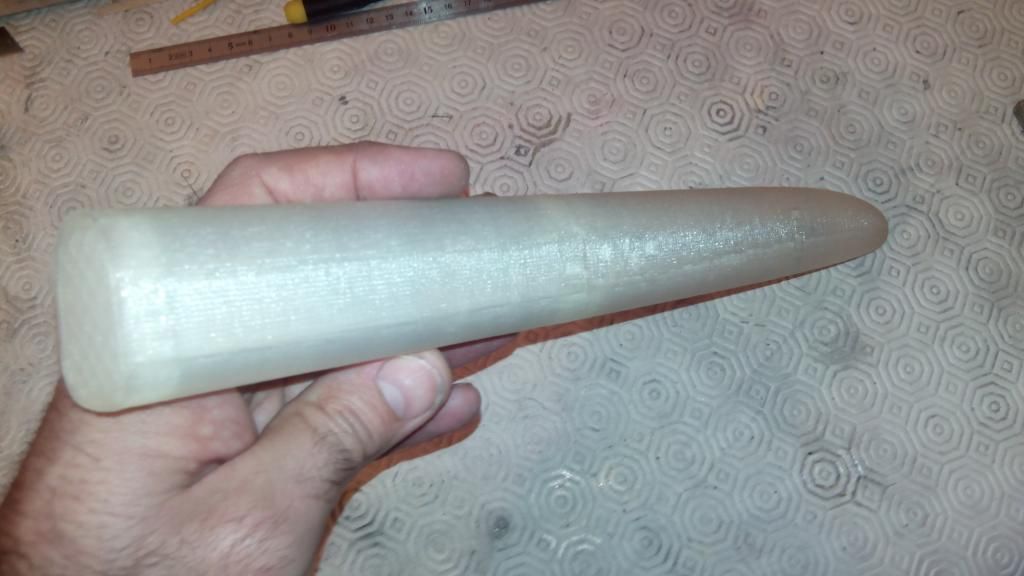

L'impression du master de l'ogive est terminée.
C'est la phase d'assemblage. 2 tiges métalliques sont utilisées.

Les parois sont plus épaisses (2mm) que pour les impressions réalisées pour les tests d'installation radio. C'est bien rigide.


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LaurentP
pilote d'or
pilote d'or
avatar

Nombre de messages : 953
Age : 42
Localisation : PARIS
Date d'inscription : 16/09/2008

MessageSujet: Re: En préparation chez nous: Projet de monotype F3B «Beep Beep»   Lun 9 Fév 2015 - 15:31

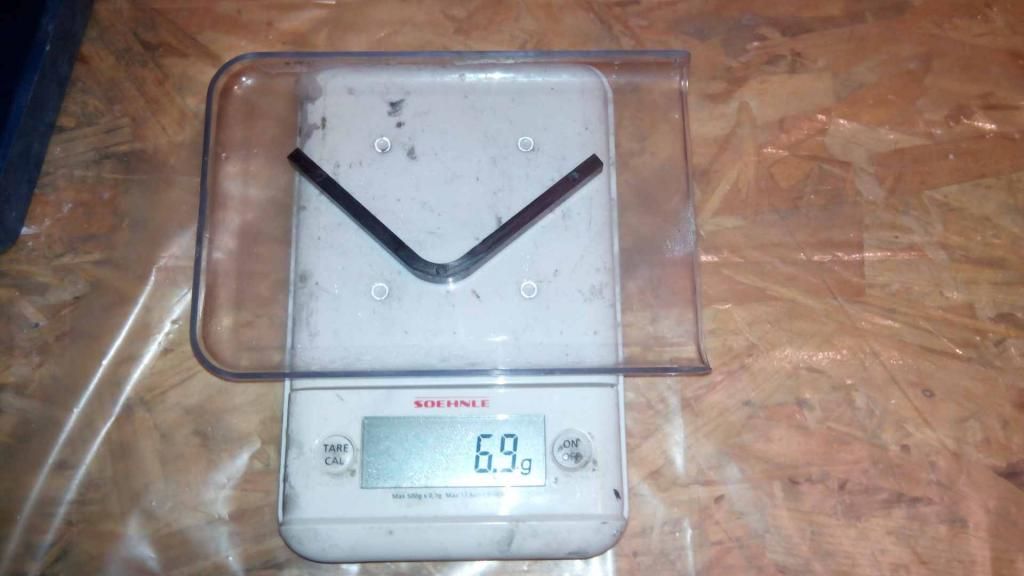

La clef de stab est terminée.

Elle a été réalisée avec 70 mèches de carbone 1K de type IMS (de l'IM7 exactement).
C'est très raide (probablement trop). J'ai relancé un moulage de clef de stab avec une âme en rohacell pour voir si ça permet de descendre un peu en poids (l'idéal serait d'être aux alentours des 5g).



Dernière édition par LaurentP le Lun 9 Fév 2015 - 19:43, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Barreau Gerard
Pilote pro
Pilote pro
avatar

Nombre de messages : 230
Age : 64
Localisation : le poire sur vie
Date d'inscription : 27/10/2009

MessageSujet: Re: En préparation chez nous: Projet de monotype F3B «Beep Beep»   Lun 9 Fév 2015 - 17:54

Laurent Bonjour,
pour info ça a mis  combien de temps pour L'impression du master de l'ogive ?

Gérard.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LaurentP
pilote d'or
pilote d'or
avatar

Nombre de messages : 953
Age : 42
Localisation : PARIS
Date d'inscription : 16/09/2008

MessageSujet: Re: En préparation chez nous: Projet de monotype F3B «Beep Beep»   Lun 9 Fév 2015 - 18:09

Grosso modo 15h mais ça dépend de pleins de paramètres:

- vitesse de déplacement (40mm/s)
- hauteur des couches (15/100mm)
- épaisseur des parois (2mm)
- % de remplissage des zones épaisses (20%)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Barreau Gerard
Pilote pro
Pilote pro
avatar

Nombre de messages : 230
Age : 64
Localisation : le poire sur vie
Date d'inscription : 27/10/2009

MessageSujet: Re: En préparation chez nous: Projet de monotype F3B «Beep Beep»   Lun 9 Fév 2015 - 19:31

Laurent merci  c'est juste pour ma culture personnelle
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
prondel
pilote d'or
pilote d'or
avatar

Nombre de messages : 515
Age : 51
Localisation : Grenoble
Date d'inscription : 12/11/2007

MessageSujet: Re: En préparation chez nous: Projet de monotype F3B «Beep Beep»   Lun 9 Fév 2015 - 20:55

un sex toy en impression 3D, voilà qui est interessant Smile !!!!

Je suis déja très loin Wink ....

A+

Pierre
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.planet-soaring.com
LaurentP
pilote d'or
pilote d'or
avatar

Nombre de messages : 953
Age : 42
Localisation : PARIS
Date d'inscription : 16/09/2008

MessageSujet: Re: En préparation chez nous: Projet de monotype F3B «Beep Beep»   Lun 9 Fév 2015 - 21:28

prondel a écrit:
un sex toy en impression 3D, voilà qui est interessant Smile !!!!

Je suis déja très loin Wink ....

A+

Pierre

Un peu rugueux pour le moment. Il va falloir l'astiquer... Very Happy mais je laisse ça à d'autres. lol!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LaurentP
pilote d'or
pilote d'or
avatar

Nombre de messages : 953
Age : 42
Localisation : PARIS
Date d'inscription : 16/09/2008

MessageSujet: Re: En préparation chez nous: Projet de monotype F3B «Beep Beep»   Mer 11 Fév 2015 - 17:42

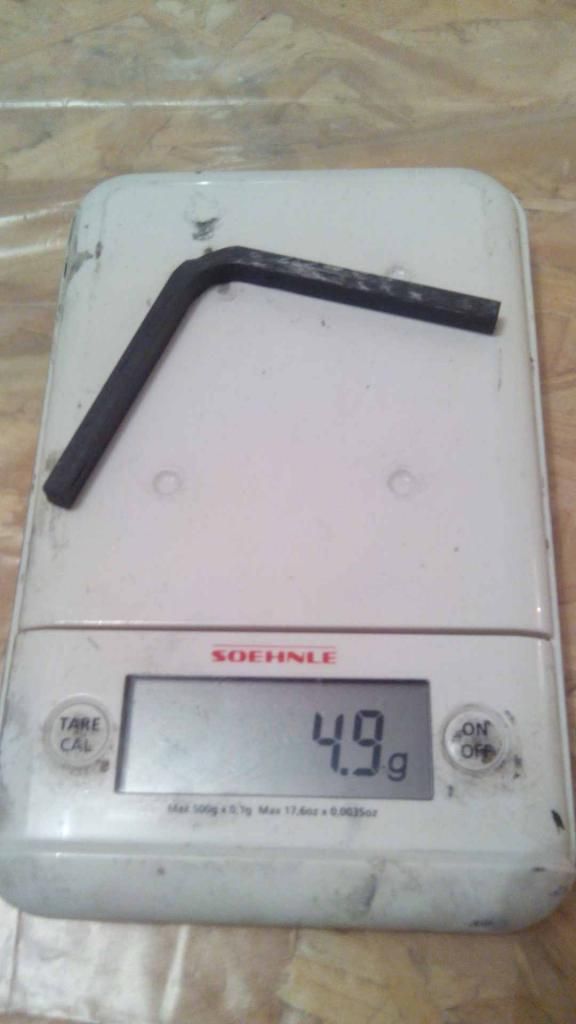

Nouvelle clef de stab avec une âme en Rohacell51 de 4mm x 2mm (la clef a une section de 7 x 5,2mm).
Le carbone utilisé n'est plus le roving 1k mais de l'UD (plus facile à enrouler autour du rohacell). C'est toujours de la fibre carbone IM.
L'objectif de poids est atteint.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LaurentP
pilote d'or
pilote d'or
avatar

Nombre de messages : 953
Age : 42
Localisation : PARIS
Date d'inscription : 16/09/2008

MessageSujet: Re: En préparation chez nous: Projet de monotype F3B «Beep Beep»   Ven 20 Fév 2015 - 2:01

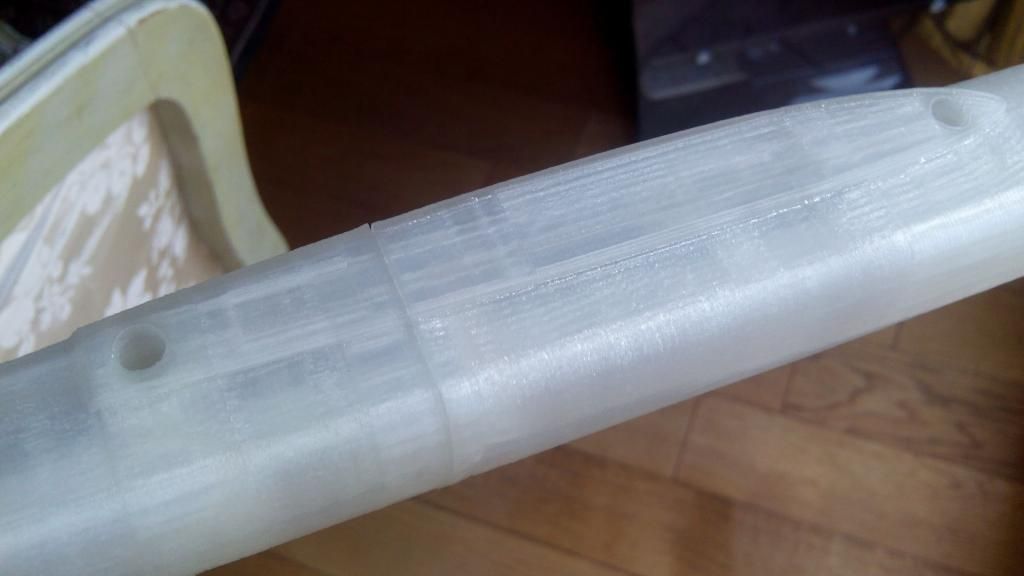

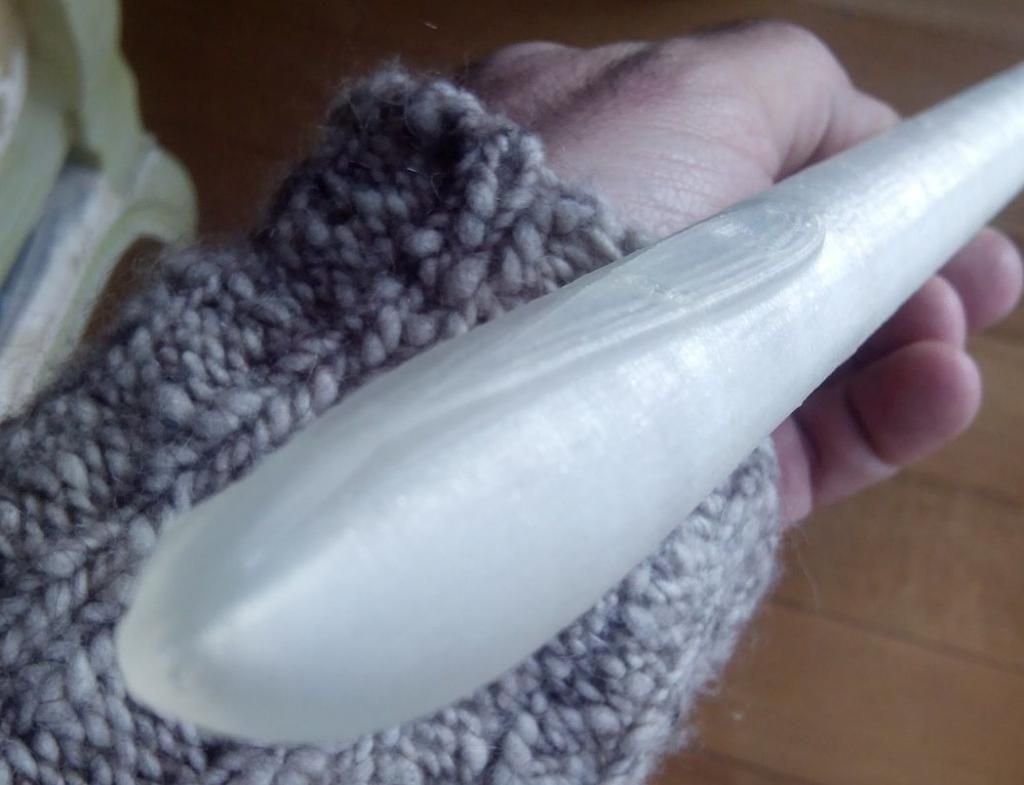

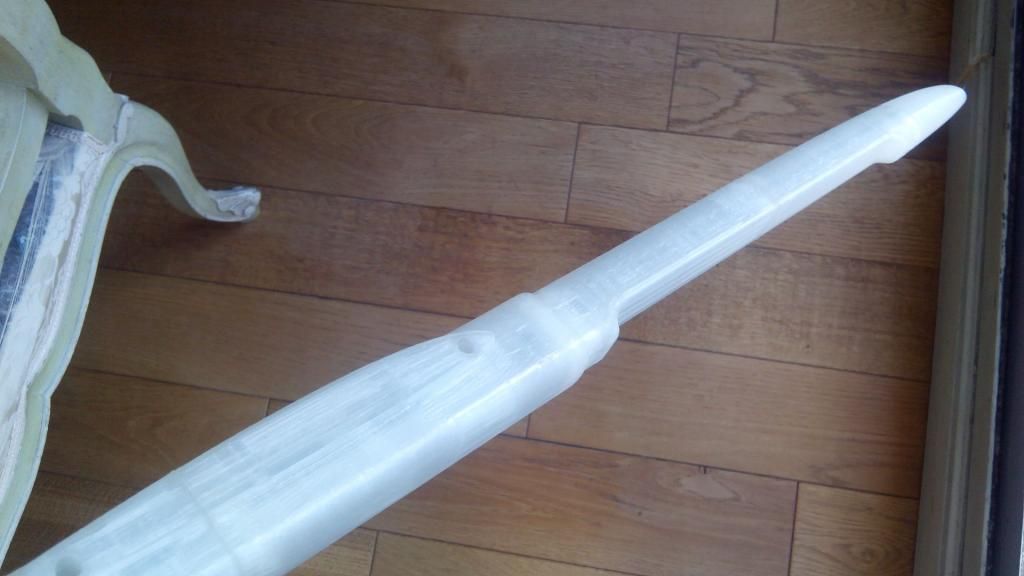

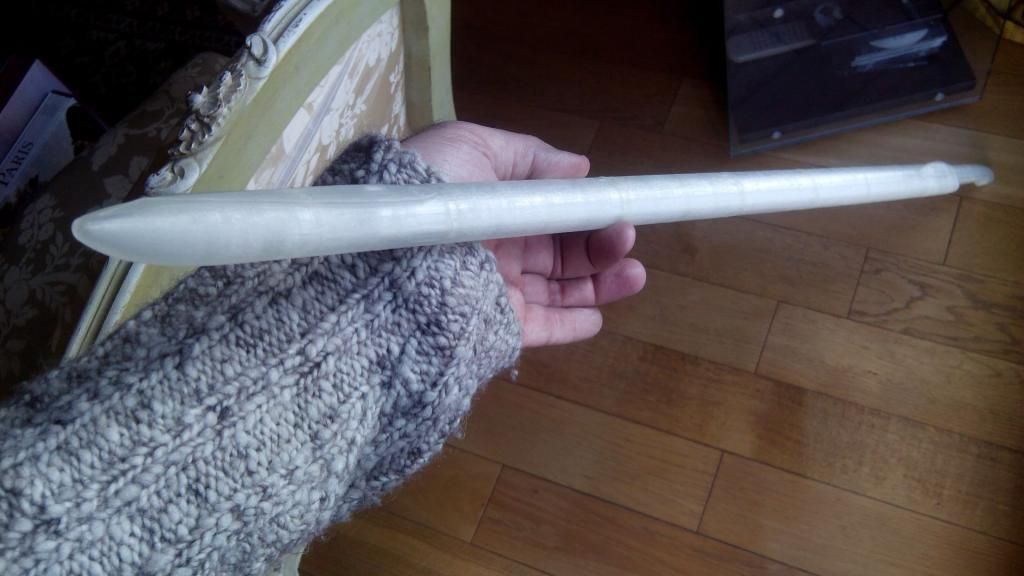

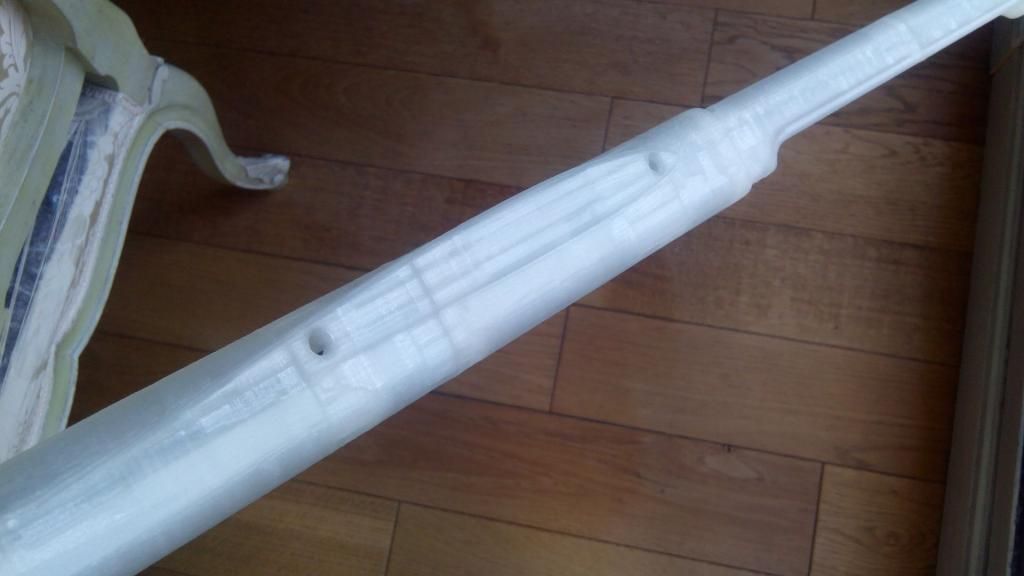

Tous les morceaux du master de fuselage ont été dessinés puis imprimés.

L'assemblage est OK. Tube carré en aluminium de 10mm pour la partie poutre et 2 tiges rondes 4mm pour la partie contre ogive.

Il faut maintenant coller les différents morceaux entre eux. Je vais utiliser du dichlorométhane (qui est un solvant du PLA).
Afin de coller le tout bien droit, on travaille mon père et moi sur un marbre et des couples imprimés avec l'imprimante 3D. Des photos demain ou samedi pour ce montage.

En attendant, voici les photos du master (assemblé mais avec les morceaux non collés).











Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ced_toulouse
pilote d'or
pilote d'or
avatar

Nombre de messages : 1375
Localisation : toulouse
Date d'inscription : 21/01/2008

MessageSujet: Re: En préparation chez nous: Projet de monotype F3B «Beep Beep»   Ven 20 Fév 2015 - 12:26

super le Master de fuselage!!!!
bravo.

la marche pour la contre ogive semble haute?

Cedric,
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sylvain
pilote d'or
pilote d'or
avatar

Nombre de messages : 2499
Age : 64
Localisation : leguevin
Date d'inscription : 07/11/2007

MessageSujet: Re: En préparation chez nous: Projet de monotype F3B «Beep Beep»   Ven 20 Fév 2015 - 20:55

Mais c'est tout testé calculé ... pourquoi ty t'inquiètes ? (et il est trop cher pour toi celui là !)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LaurentP
pilote d'or
pilote d'or
avatar

Nombre de messages : 953
Age : 42
Localisation : PARIS
Date d'inscription : 16/09/2008

MessageSujet: Re: En préparation chez nous: Projet de monotype F3B «Beep Beep»   Sam 21 Fév 2015 - 2:56

Salut,

La marche dont tu parles fait 1,8mm. L'ogive (comme le reste du fuselage) étant très mince, il faudra mettre plus de couches de tissus pour compenser d'où cette diminution légèrement plus importante que sur d'autres planeurs (j'ai mesuré 1.3mm sur mes Fosa).

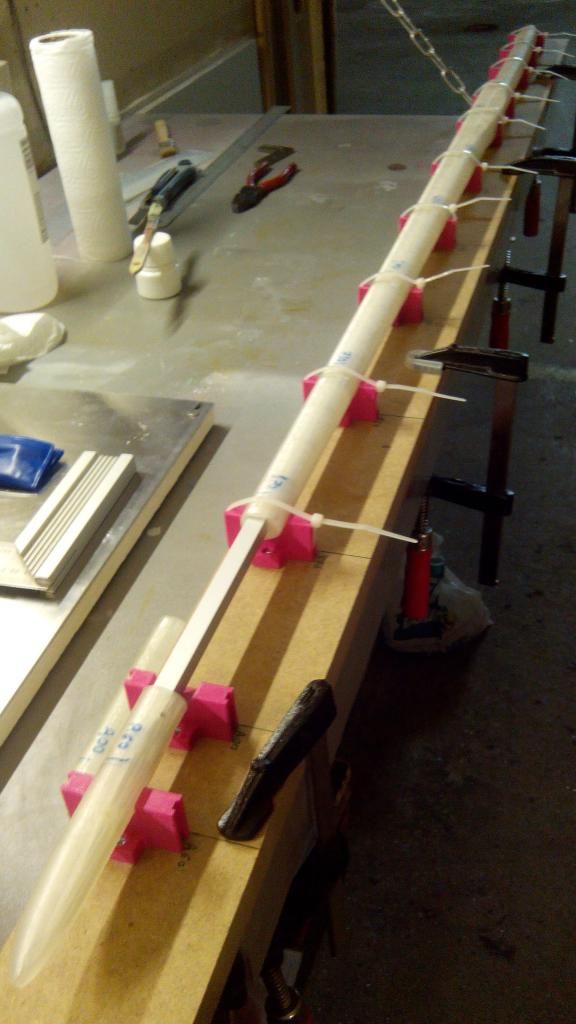

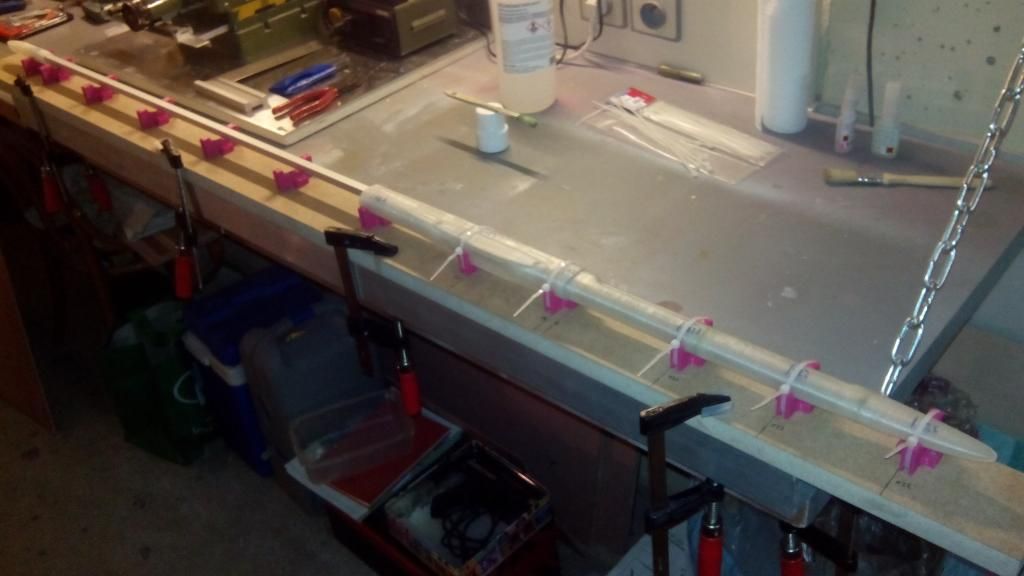

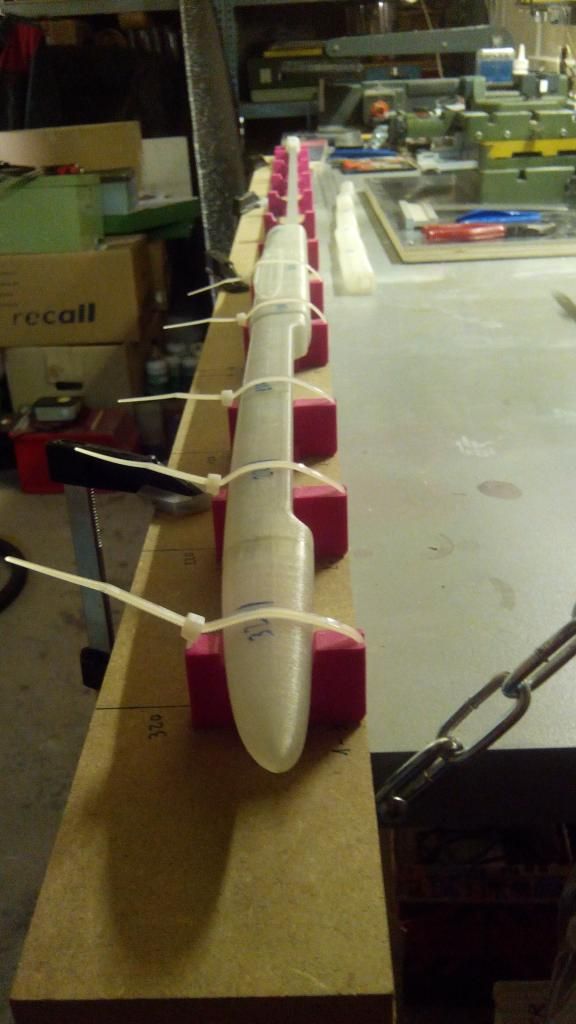

Aujourd'hui, montage du marbre puis début du collage des différents morceaux du master. Vous noterez les couples rose qui ont été imprimés à la contre-forme du master.

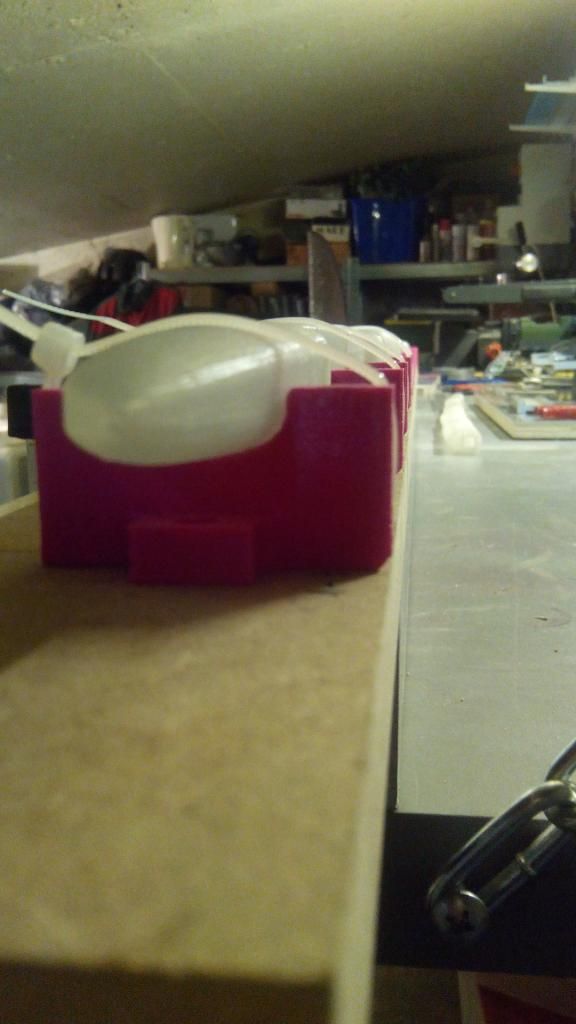

Ces couples sont vissés sur une planche de médium d'épaisseur 22mm, elle même fixée par des serre joints à un profilé d'aluminium très costaud et surtout droit.
Après application du dichlorométhane sur les faces des différentes parties à coller, l'ensemble est fixé aux couples à l'aide de colliers rilsans.
Nous avons collé 2 morceaux à la fois.




Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sylvain
pilote d'or
pilote d'or
avatar

Nombre de messages : 2499
Age : 64
Localisation : leguevin
Date d'inscription : 07/11/2007

MessageSujet: Re: En préparation chez nous: Projet de monotype F3B «Beep Beep»   Sam 21 Fév 2015 - 11:18

Ca me plait bien tout ça ! Pas trop de risques de s'éloigner du dessin 3D
Ca va plus vite que d'attendre que les beaux jours reviennent en Tchéquie !
Encore merci Laurent pour ce gros investissement dans le projet ! Le BBslimfast approche!
Après Daniel, encore un contributeur de plus : Gros merci à ton père; à deux vous êtes encore plus forts !

A suivre (ça sent le diluant et la colle)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LaurentP
pilote d'or
pilote d'or
avatar

Nombre de messages : 953
Age : 42
Localisation : PARIS
Date d'inscription : 16/09/2008

MessageSujet: Re: En préparation chez nous: Projet de monotype F3B «Beep Beep»   Dim 22 Fév 2015 - 1:42

Le collage est terminé. C'est bien droit. Ouf.




Revenir en haut Aller en bas
Voir le profil de l'utilisateur
julien62
rooky


Nombre de messages : 49
Localisation : pasdecalais
Date d'inscription : 01/06/2013

MessageSujet: Re: En préparation chez nous: Projet de monotype F3B «Beep Beep»   Dim 22 Fév 2015 - 9:16

Bonjour,
L'état de surface en sortie d'impression permet il de mouler, ou il faut poncer?
N'ayant jamais utilisé le produit, il faut compter combien de temps pour imprimer un projet comme celui là avec les couples?
La matière nécessite de prévoir des raidisseurs ou c'est suffisamment rigide?
Il y a un fablab équipé en imprimante 3d prêt de la maison, ça donne envie d'essayer, le résultat à l'air top!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LaurentP
pilote d'or
pilote d'or
avatar

Nombre de messages : 953
Age : 42
Localisation : PARIS
Date d'inscription : 16/09/2008

MessageSujet: Re: En préparation chez nous: Projet de monotype F3B «Beep Beep»   Dim 22 Fév 2015 - 12:11

En moyenne, l'impression d'un tronçon a pris 4h. Il y a 11 tronçons. Il est arrivé que les tronçons se décollent du plateau juste avant la fin de l'impression (les tronçons sont imprimés verticalement) et pour ceux de la queue, la surface de collage au plateau est minime. Bref, ça ne marche pas toujours du premier coup.
Pour les couples, il faut compter 35mn chacun.

Non il n'est pas possible de mouler directement. Il faut poncer, apprêter, peindre, polir, etc...

Pour l'assemblage, il y a un tube carré d'aluminium anodisé 10x10x1 en AGS6060 (genre règle de maçon) pour la partie du bord d'attaque jusqu'à la queue et 2 tiges en stub diamètre 4 pour la partie du nez jusqu'au bord de fuite de l'aile.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Daniel
pilote amateur
pilote amateur


Nombre de messages : 87
Localisation : Vabres l'Abbaye
Date d'inscription : 10/05/2011

MessageSujet: Re: En préparation chez nous: Projet de monotype F3B «Beep Beep»   Lun 23 Fév 2015 - 21:46

Pour faire simple au mieux c'est 44 h pour "imprimer" les tronçons.
Puis tous les cadres de positionnement.
Enfin mise en place des cadres et collage des tronçons.
Tu as le bilan en heures? c'est intéressant à savoir.
En matière de précision c'est royal, bravo pour le boulot.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LaurentP
pilote d'or
pilote d'or
avatar

Nombre de messages : 953
Age : 42
Localisation : PARIS
Date d'inscription : 16/09/2008

MessageSujet: Re: En préparation chez nous: Projet de monotype F3B «Beep Beep»   Lun 23 Fév 2015 - 21:53

Franchement je n'ai pas compté mes heures...
J'ai passé aussi pas mal de temps à ajuster/poncer les couples pour qu'ils soient parfaitement en contact avec le master sur toute la circonférence. Je dirai 15-20mn par couple pour que ce soit parfait.
Sinon il y a aussi beaucoup de boulot au niveau du dessin.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sylvain
pilote d'or
pilote d'or
avatar

Nombre de messages : 2499
Age : 64
Localisation : leguevin
Date d'inscription : 07/11/2007

MessageSujet: temps passé   Mar 24 Fév 2015 - 11:07

C'est toujours intéressant d'avoir une idée du temps passé... et on est toujours optimiste dessus !
Quand on disait que c'était un projet à but non lucratif, il valait mieux !
Mais quel plaisir un fois en vol !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LaurentP
pilote d'or
pilote d'or
avatar

Nombre de messages : 953
Age : 42
Localisation : PARIS
Date d'inscription : 16/09/2008

MessageSujet: Re: En préparation chez nous: Projet de monotype F3B «Beep Beep»   Mer 25 Fév 2015 - 2:13

Aujourd'hui, dessin des couples puis impression dans la foulée. Certaines cotes devront probablement être ajustées en fonction de l'épaisseur des parois du fuselage mais le gros du boulot est fait.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ced_toulouse
pilote d'or
pilote d'or
avatar

Nombre de messages : 1375
Localisation : toulouse
Date d'inscription : 21/01/2008

MessageSujet: Re: En préparation chez nous: Projet de monotype F3B «Beep Beep»   Mer 25 Fév 2015 - 14:02

coucou,

hier, j'ai demoulé mes ailes de BeepBeep F3F, Baudis n'a qu'a bien se tenir, au demoulage de la premiere aile, la qualité est top, pas de bulle ailes bien rigide: l'aile brut sort a 700g, ca devrait faire 685g detouré, c'est genial :-)

au demoulage de la deuxieme aile, ca ne vient pas tres bien, je finis par tout sortir et la je comprends ce qui posait probleme: je suis maudit! on a oublié un plastique de protection sur le carbone au saumon!!!

la couche de finition 50g verre est pelé comme une orange!!

aaaaaahhhhhhhh!!!!!

Cedric,
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LaurentP
pilote d'or
pilote d'or
avatar

Nombre de messages : 953
Age : 42
Localisation : PARIS
Date d'inscription : 16/09/2008

MessageSujet: Re: En préparation chez nous: Projet de monotype F3B «Beep Beep»   Mer 25 Fév 2015 - 14:18

Les risques du métier. Tu ne dois pas être le premier à qui ça arrive. Il avait un plastique des 2 côtés ton tissu? C'est quoi ton lay-up F3F?
On veut des photos!!!!
Sinon c'est pas ce problème qui l'empêchera de bien voler.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ced_toulouse
pilote d'or
pilote d'or
avatar

Nombre de messages : 1375
Localisation : toulouse
Date d'inscription : 21/01/2008

MessageSujet: Re: En préparation chez nous: Projet de monotype F3B «Beep Beep»   Mer 25 Fév 2015 - 14:31

ce qui me fait hurler c'est que les ailes sont parfaites si on excepte ce "contre temps", mais ca volera quand meme Smile

le lay up:
50g verre
110g textreme
balsa
110g textreme

en tout cas ca motive pour en refaire, le BeepBeep n'as pas a rougir en qualite de fabrication: c'est vraiment pro!

merci a toute l'equipe!

Cedric,
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ced_toulouse
pilote d'or
pilote d'or
avatar

Nombre de messages : 1375
Localisation : toulouse
Date d'inscription : 21/01/2008

MessageSujet: Re: En préparation chez nous: Projet de monotype F3B «Beep Beep»   Mer 25 Fév 2015 - 14:56

intrados a l'ouverture:


petit probleme...


Cedric,

PS: je prendrai de plus jolies photos ce soir ;-)


Dernière édition par ced_toulouse le Sam 28 Fév 2015 - 18:07, édité 3 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: En préparation chez nous: Projet de monotype F3B «Beep Beep»

Revenir en haut Aller en bas

En préparation chez nous: Projet de monotype F3B «Beep Beep»
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 33 sur 41Aller à la page : Précédent  1 ... 18 ... 32, 33, 34 ... 37 ... 41  Suivant
 Sujets similaires
-
» En préparation chez nous: Projet de monotype F3B «Beep Beep»
» [Sollogoub, Tania] Il y avait un garçon de mon âge juste en dessous de chez nous
» Bienvenue chez nous
» Les Familles chez nous
» BT 7 : quelque part, très très loin de chez nous....

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
www.F3News.fr  :: The forum F3B :: Les news du matériel F3B-
Sauter vers:
