MessageSujet: Switch/Charge Jack   Mar 8 Juil 2008 - 18:10

Salut à tous,
J'ai commandé 20 jacks afin d'allumer la radio et charger l'accu sans ouvrir le modèle chez un fournisseur de composants électronique au US.
On trouve ici un descriptif du produit:
http://www.northcountyflyingmachines.com/blackjack.htm
J'en ai pris un paquet pour atteindre le mini de commande mais j'en ai pas besoin d'autant, si certains d'entre vous sont interressés j'en aurais une dizaine à vendre dès réception.
Hors frais de port (et douane éventuelle...) ça coute environ 4€ pièce.
Contactez moi par mail blancoloic "@" yahoo.fr
A+

Loïc
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Erik Richards
pilote d'or
pilote d'or


Nombre de messages : 742
Age : 42
Localisation : septente-quatre
Date d'inscription : 10/01/2008

MessageSujet: Re: Switch/Charge Jack   Mar 8 Juil 2008 - 20:51

Salut,

Je n'ai jamais utilisé ce switch jack, mais il y a forcement de l'usure et il y a un moment ou l'accu est en court cuircuit (pas bon pour les li-po). Pour ces raisons PLDaniels a développé un switch éléctronique (par contre pas de prise de charge) http://www.rcgroups.com/forums/showthread.php?t=884128 Juste une piste à développer, je ne sais pas ce qu'il est mieux..

Erik
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
blancoloic
pilote d'or
pilote d'or
avatar

Nombre de messages : 815
Localisation : Grisolles 82
Date d'inscription : 27/02/2008

MessageSujet: Re: Switch/Charge Jack   Mar 8 Juil 2008 - 21:25

C'est vrai qu'avec certains jacks il y a risque de court circuit mais ce type de jack est de très bonne qualité et les courts circuits impossibles: il y a justement un thread à de propos sur Rc Groups.
Ils utilisent beaucoup ça au US et aucun PB à déplorer (ce qui n'est pas le cas avec d'autres jacks de moins bonne qualité).
J'en ai un depuis bientôt 2 ans et aucun soucis.
En plus le fait d'avoir la prise de charge qui dépasse quand le planeur est éteind évite de lancer sans avoir allumé.
A+
Loïc
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Fabrice BOURDAIS
pilote d'or
pilote d'or
avatar

Nombre de messages : 861
Age : 43
Localisation : RENNES
Date d'inscription : 10/11/2007

MessageSujet: Re: Switch/Charge Jack   Mer 30 Juil 2008 - 7:35

Salut Loic,

Je suis OK pour 2 ou 3

Je viens a Montauban en septembre
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
blancoloic
pilote d'or
pilote d'or
avatar

Nombre de messages : 815
Localisation : Grisolles 82
Date d'inscription : 27/02/2008

MessageSujet: Re: Switch/Charge Jack   Mer 30 Juil 2008 - 12:02

Ok Fabrice pas de Pb, je t'en réserve 3 (et tu choisira 2 ou 3 selon tes besoins) on se voit à Montauban.
A+
Loïc
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DURU philippe
pilote d'or
pilote d'or
avatar

Nombre de messages : 1890
Age : 46
Localisation : LAMBALLE 22
Date d'inscription : 05/11/2007

MessageSujet: Re: Switch/Charge Jack   Mer 30 Juil 2008 - 14:15

Je descends aussi à Monatuban loic !

Tu peux m'en mettre deux de coté, si Fabrice ne prend pas le troisième, c'est pour moi !!!

Philippe
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
blancoloic
pilote d'or
pilote d'or
avatar

Nombre de messages : 815
Localisation : Grisolles 82
Date d'inscription : 27/02/2008

MessageSujet: Re: Switch/Charge Jack   Mer 30 Juil 2008 - 17:32

Pas de PB, 2 pour Philippe, 3 pour Fabrice, il en reste encore 3 ou 4...
A+
Loïc
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
franck102
rooky


Nombre de messages : 25
Localisation : Grenoble
Date d'inscription : 21/02/2008

MessageSujet: Re: Switch/Charge Jack   Mer 13 Mai 2009 - 8:09

La commande de Loïc étant entièrement distribuée je compte repasser une commande groupée, a priori chez mouser.com.
(jack et
plug)
Le prix serait de 6-7€ pièce plus frais de douane éventuels, si intéressé dites-moi combien vous en voulez.

Franck
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Fred fl
pilote d'or
pilote d'or
avatar

Nombre de messages : 1528
Localisation : CLERMONT
Date d'inscription : 19/12/2009

MessageSujet: Re: Switch/Charge Jack   Ven 17 Mai 2013 - 12:43

Hello quelqu'un en aurait de dispo ? S il vous plait tripoux Fred
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Fabrice BOURDAIS
pilote d'or
pilote d'or
avatar

Nombre de messages : 861
Age : 43
Localisation : RENNES
Date d'inscription : 10/11/2007

MessageSujet: Re: Switch/Charge Jack   Ven 17 Mai 2013 - 13:15

J'en connais un qui va encore me ramener des tripoux... pig

Appelle moi
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
blancoloic
pilote d'or
pilote d'or
avatar

Nombre de messages : 815
Localisation : Grisolles 82
Date d'inscription : 27/02/2008

MessageSujet: Re: Switch/Charge Jack   Mer 29 Mai 2013 - 15:25

Fred fl a écrit:
Hello quelqu'un en aurait de dispo ? S il vous plait tripoux Fred

Réponse un peu tardive mais on trouve ça chez les teutons (à un prix imbatable...):
http://www.epp-shape.de/product_info.php?products_id=13
Bons vols
Loïc
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Fred fl
pilote d'or
pilote d'or
avatar

Nombre de messages : 1528
Localisation : CLERMONT
Date d'inscription : 19/12/2009

MessageSujet: Re: Switch/Charge Jack   Mer 29 Mai 2013 - 19:32

toujours des bonnes adresses le loic as oui vraiment pas cher queen

merci a tripoux fred
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Fred fl
pilote d'or
pilote d'or
avatar

Nombre de messages : 1528
Localisation : CLERMONT
Date d'inscription : 19/12/2009

MessageSujet: Re: Switch/Charge Jack   Dim 5 Jan 2014 - 23:29

..
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Fred fl
pilote d'or
pilote d'or
avatar

Nombre de messages : 1528
Localisation : CLERMONT
Date d'inscription : 19/12/2009

MessageSujet: Re: Switch/Charge Jack   Dim 19 Jan 2014 - 11:12

Bonjour vu que je suis une buse en électricité
Je voudrais savoir si il es possible de le monter ce jack avec un lipo 2s
+  régulateur
J'ai demandé a plusieurs personne de mon club mais personne ne trouve la solution

Si une personne pouvait éclaircir ma journé sous la pluie
Merci

Fred
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
C.Christian
pilote d'or
pilote d'or


Nombre de messages : 354
Localisation : Rennes
Date d'inscription : 01/03/2012

MessageSujet: Re: Switch/Charge Jack   Dim 19 Jan 2014 - 11:26

Salut Fred
Normalement oui entre la lipo et le régulateur.
Il faut juste vérifier au moment de la charge si cela ne modifie en rien les données pour le chargeur.
Christian
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Fred fl
pilote d'or
pilote d'or
avatar

Nombre de messages : 1528
Localisation : CLERMONT
Date d'inscription : 19/12/2009

MessageSujet: Re: Switch/Charge Jack   Dim 19 Jan 2014 - 13:04

merci christian

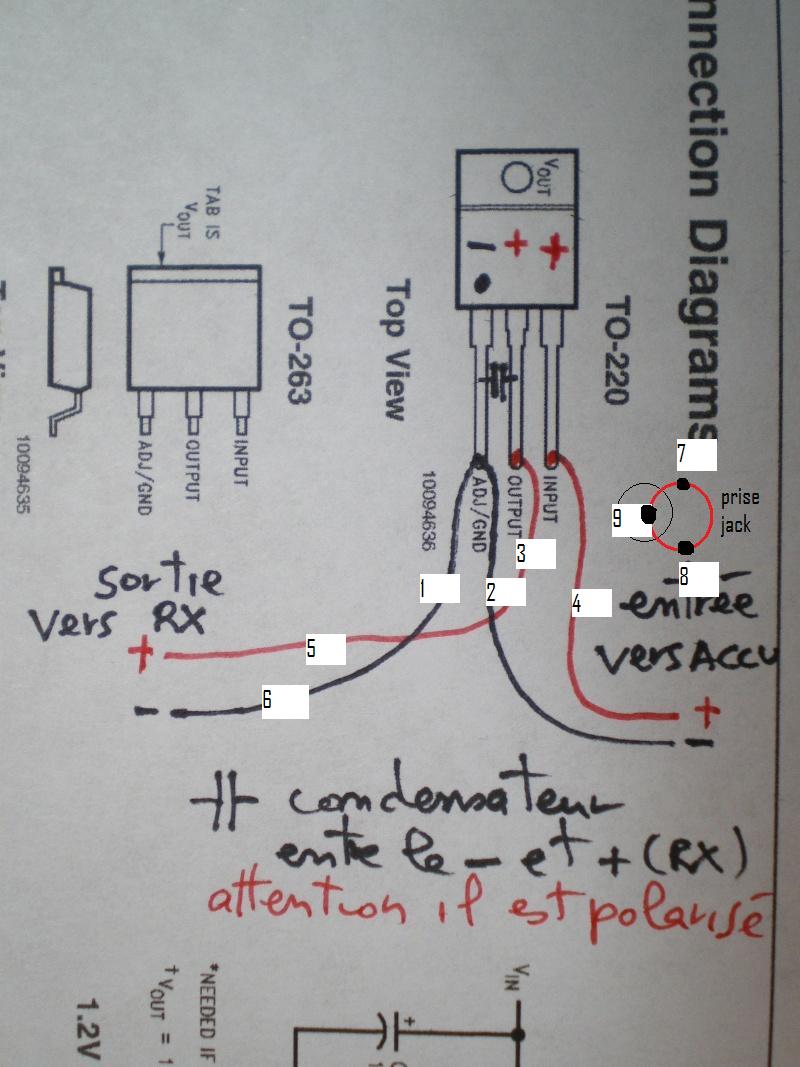

Jai repris un shema du forum rajouté les numeros


si tu pouvais me dire quel numero avec quel numero s'il te plait

la pluie arrete pas pffff

merci fred
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
C.Christian
pilote d'or
pilote d'or


Nombre de messages : 354
Localisation : Rennes
Date d'inscription : 01/03/2012

MessageSujet: Re: Switch/Charge Jack   Dim 19 Jan 2014 - 16:25

Fred,
Tu dois brancher sur ce jack ton accus ou une prise femelle qui va à l'accu ce qui donne par rapport au chiffre :
8 fil rouge accu
7 fil rouge qui va au régulateur 4
9 tes 2 fils noirs : accu + masse regu 2
Et tu suis le reste du schéma regulateur
Avant de soudé l'accu tu peux faire un test au multimètre
Attention à ne pas inverser le condensateur goutte....
J'utilise ce style de régulation sur mes planeurs avec du 2s et cela fonctionne très bien.

Avant de monter cela dans un planeur fait des test de charge et de décharge sur l'établi.

N'oublie pas de mettre de la gaine thermo pour isoler les contacts.

Si tu as un doute appelle-moi.

Christian
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Fred fl
pilote d'or
pilote d'or
avatar

Nombre de messages : 1528
Localisation : CLERMONT
Date d'inscription : 19/12/2009

MessageSujet: Re: Switch/Charge Jack   Dim 19 Jan 2014 - 16:47

merci Christian
pour te dire que j aime l'electricité j'ai pas de voltemetre  lol!
voici la photo de ma prise pour christophe qui a supprimé son message juste avant
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Chris Hyperbee
pilote d'or
pilote d'or
avatar

Nombre de messages : 4119
Age : 40
Localisation : Lons le Saunier
Date d'inscription : 22/06/2010

MessageSujet: Re: Switch/Charge Jack   Dim 19 Jan 2014 - 16:50

Christian est dessus.
;-)
Regarde ton système de contacts Fred !

Que la lumière soit !

pour le voltmetre, ton patron en vend pour 10€

un modéliste sans volto ca n'existe pas !! Idem pour le fer a souder...! Et la dremel !!

_________________
tailleur / sculpteur de thermiques.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Fred fl
pilote d'or
pilote d'or
avatar

Nombre de messages : 1528
Localisation : CLERMONT
Date d'inscription : 19/12/2009

MessageSujet: Re: Switch/Charge Jack   Dim 19 Jan 2014 - 17:40

Very Happy bon tu vois pas electricien j'ai fais le montage mais cela ne marche pas  Sad

aller hop direction chez le pere qui a des voltemetres Very Happy

chris tu me parle ciment parpaing placo pas de soucil mais electicité pas pour moi lol!

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Chris Hyperbee
pilote d'or
pilote d'or
avatar

Nombre de messages : 4119
Age : 40
Localisation : Lons le Saunier
Date d'inscription : 22/06/2010

MessageSujet: Re: Switch/Charge Jack   Dim 19 Jan 2014 - 17:48

il faut t'y intéresser ! rendeer
c'est juste un peu de savoir qui te sera super utile .

_________________
tailleur / sculpteur de thermiques.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
C.Christian
pilote d'or
pilote d'or


Nombre de messages : 354
Localisation : Rennes
Date d'inscription : 01/03/2012

MessageSujet: Re: Switch/Charge Jack   Dim 19 Jan 2014 - 18:55

Fred la première chose à trouver c'est la position ouvert et fermé sur ton jack ... normalement ouvert si prise mâle dedans pas de courant à passer... et si celle-ci est retirée le jus passe donc le circuit est fermé...
Ensuite tu pourras faire la suite du circuit en toute tranquillité.

Une remarque sur le régulateur le point ( creux) sous le - indique la position des fils noir. Sur ceux que j'utilise il est en position central sur le composant.

Bon courage
