 Shadow airtech

Aller en bas
AuteurMessage
FGilabert
rooky


Nombre de messages : 32
Age : 64
Localisation : 12
Date d'inscription : 02/08/2009

Shadow airtech Empty
MessageSujet: Shadow airtech   Shadow airtech Icon_minitimeSam 12 Mar 2011 - 13:11

Bonjour à tous !

Je viens de recevoir mon Shadow en V !

Je suis preneur de tous vos conseils pour le montage et les régleges

Merci


Dernière édition par FGilabert le Sam 12 Mar 2011 - 16:14, édité 1 fois
Revenir en haut Aller en bas
csimonneaud
pilote d'or
pilote d'or
csimonneaud

Nombre de messages : 405
Age : 67
Localisation : 77 vaires sur marne
Date d'inscription : 31/08/2009

Shadow airtech Empty
MessageSujet: Re: Shadow airtech   Shadow airtech Icon_minitimeSam 12 Mar 2011 - 13:54

Bonjour ,

un Shadow en croix ou en V ?

Slts claude
Revenir en haut Aller en bas
FGilabert
rooky


Nombre de messages : 32
Age : 64
Localisation : 12
Date d'inscription : 02/08/2009

Shadow airtech Empty
MessageSujet: Re: Shadow airtech   Shadow airtech Icon_minitimeSam 12 Mar 2011 - 16:06

Empennage en V !
Revenir en haut Aller en bas
csimonneaud
pilote d'or
pilote d'or
csimonneaud

Nombre de messages : 405
Age : 67
Localisation : 77 vaires sur marne
Date d'inscription : 31/08/2009

Shadow airtech Empty
MessageSujet: Re: Shadow airtech   Shadow airtech Icon_minitimeLun 14 Mar 2011 - 11:21

Bonjour,
.Shadow airtech Dsc05117
Shadow airtech Dsc05118
Shadow airtech Dsc05115
Shadow airtech Dsc05114
Shadow airtech Dsc05113

Il est équipé de 6 servos futaba 3150, un accu de 1500ma , le crochet est à 100mm du bord d'attaque et le centrage à 99mm.

Le fuselage n'est pas rop compliqué à équipé, il faut tasser un max vers l'avant pour éviter le plomb .

Slts Claude
Revenir en haut Aller en bas
FGilabert
rooky


Nombre de messages : 32
Age : 64
Localisation : 12
Date d'inscription : 02/08/2009

Shadow airtech Empty
MessageSujet: Re: Shadow airtech   Shadow airtech Icon_minitimeLun 14 Mar 2011 - 11:30

Merci beaucoup !
Ca va m'aider !

François
Revenir en haut Aller en bas
csimonneaud
pilote d'or
pilote d'or
csimonneaud

Nombre de messages : 405
Age : 67
Localisation : 77 vaires sur marne
Date d'inscription : 31/08/2009

Shadow airtech Empty
MessageSujet: Re: Shadow airtech   Shadow airtech Icon_minitimeLun 14 Mar 2011 - 11:40

François, je te conceille de t'inscrire sur le forum F3J ,le Shadow est un planeur destiné à cette discipline , tu trouveras des articles et des contacts avec de nombreux possesseurs de Shadow.

Dans la semaine je te donnerai quelques infos sur l'équipement des ailes .....

Slts Claude
Revenir en haut Aller en bas
FGilabert
rooky


Nombre de messages : 32
Age : 64
Localisation : 12
Date d'inscription : 02/08/2009

Shadow airtech Empty
MessageSujet: Re: Shadow airtech   Shadow airtech Icon_minitimeLun 14 Mar 2011 - 13:04


Merci de tes conseils, Claude, j'en prends bonne note !
Revenir en haut Aller en bas
Arnaudc
pilote amateur
pilote amateur


Nombre de messages : 72
Age : 46
Localisation : Lorraine
Date d'inscription : 20/10/2010

Shadow airtech Empty
MessageSujet: Re: Shadow airtech   Shadow airtech Icon_minitimeLun 14 Mar 2011 - 20:04

Bonsoir,

si un fuselage électrique te tente par la suite (les servos, accus réception, récepteur, UBec sont dans 2 trappes derrière les ailes). Ici c'est une version à 3kg tout rond en 6S, le moteur peut donner 4500W avec la 17x10 mais malheureusement les accus sur la photo ne peuvent fournir 220A...


Shadow airtech Img7591large


Shadow airtech Img7592large


Cordialement,
Arnaud.
Revenir en haut Aller en bas
Norbert
pilote d'or
pilote d'or
Norbert

Nombre de messages : 2421
Age : 43
Localisation : Labastidette (Toulouse)
Date d'inscription : 18/04/2008

Shadow airtech Empty
MessageSujet: Re: Shadow airtech   Shadow airtech Icon_minitimeLun 14 Mar 2011 - 21:34

Pas con le Claude ! Shadow airtech 721851

C'est tout con, mais super pratique ton système pour mesurer le crocher

Norbert
Revenir en haut Aller en bas
csimonneaud
pilote d'or
pilote d'or
csimonneaud

Nombre de messages : 405
Age : 67
Localisation : 77 vaires sur marne
Date d'inscription : 31/08/2009

Shadow airtech Empty
MessageSujet: Re: Shadow airtech   Shadow airtech Icon_minitimeLun 14 Mar 2011 - 22:16

Merci Norbert Very Happy
Revenir en haut Aller en bas
jb verrier
pilote d'or
pilote d'or
jb verrier

Nombre de messages : 1806
Age : 53
Localisation : Saint Germain/morin /77
Date d'inscription : 07/11/2007

Shadow airtech Empty
MessageSujet: Re: Shadow airtech   Shadow airtech Icon_minitimeMar 15 Mar 2011 - 0:26

csimonneaud a écrit:
Merci Norbert Very Happy

Mais, tu es un génie!.. Le glaude.

Ce que tu fais pour toi et les autres l'est souvent: génial.

Merci!

pig

Revenir en haut Aller en bas
csimonneaud
pilote d'or
pilote d'or
csimonneaud

Nombre de messages : 405
Age : 67
Localisation : 77 vaires sur marne
Date d'inscription : 31/08/2009

Shadow airtech Empty
MessageSujet: Re: Shadow airtech   Shadow airtech Icon_minitimeMer 16 Mar 2011 - 9:01

Bonjour François,

tout d'abord concernant l'équipement du fuselage, n'ouvre surtout pas le fuselage au niveau de l'assise de l'aile , Arnaud a pratiqué cette ouverture pour une électrification , dans notre cas cela fragéliserait notre fuselage .

Je suppose que le fuselage est terminé Very Happy quelques truc concernant le panneau central:

le cablage de la prise centrale , il faut orienté tous les fils du meme coté pour la positionner dans l'épaisseur de l'aile .

Shadow airtech Dsc05210

Shadow airtech Dsc05211
Revenir en haut Aller en bas
csimonneaud
pilote d'or
pilote d'or
csimonneaud

Nombre de messages : 405
Age : 67
Localisation : 77 vaires sur marne
Date d'inscription : 31/08/2009

Shadow airtech Empty
MessageSujet: Re: Shadow airtech   Shadow airtech Icon_minitimeMer 16 Mar 2011 - 9:25

concernant les ailes le plus délicat est le montage des servos pour les volets du panneau central:

ça va pas plaire à tout le monde mais je monte directement les servos collés dans l'aile , je coupe la pate de fixtion coté longeron pour coller le servo en contre celui-ci.Je colle également une plaque de balsa coté intrado pour reprendre les efforts sur les deux peaux, intrado et extrado.
Shadow airtech Dsc05121
cette photo est prise sur un supra , un balsa a été collé entre le servo et le longeron pour recentrer le servo .
Shadow airtech Dsc05212

Shadow airtech Dsc05213
Shadow airtech Dsc05214
le servo est un futaba 3150 le trou utiliser sur le palonnier est a 10.5mm de l'axe du servo
Revenir en haut Aller en bas
csimonneaud
pilote d'or
pilote d'or
csimonneaud

Nombre de messages : 405
Age : 67
Localisation : 77 vaires sur marne
Date d'inscription : 31/08/2009

Shadow airtech Empty
MessageSujet: Re: Shadow airtech   Shadow airtech Icon_minitimeMer 16 Mar 2011 - 9:46

liaison servo et volet

toujours dans un souci de rigidité je déconseille l'utilistaion de tige filtetée trop cassante , j'opte pour une corde à piano de 1.5 pliée du coté du volet et soudé sur une chape coté servo
Shadow airtech Dsc05123
Shadow airtech Dsc05124
Shadow airtech Dsc05125
Shadow airtech Dsc05126
sur cette photo le volet est totalement sorti ,90% le palonnier est pratiquement aligné avec la chape ce qui donne un maximum de couple dans uns phase ou l'effort est important sur la gouverne , tu remarqueras une échancrure sur la chape pour ne pas buter sur l'embase du palonnier dans la position inverse .
Shadow airtech Dsc05215

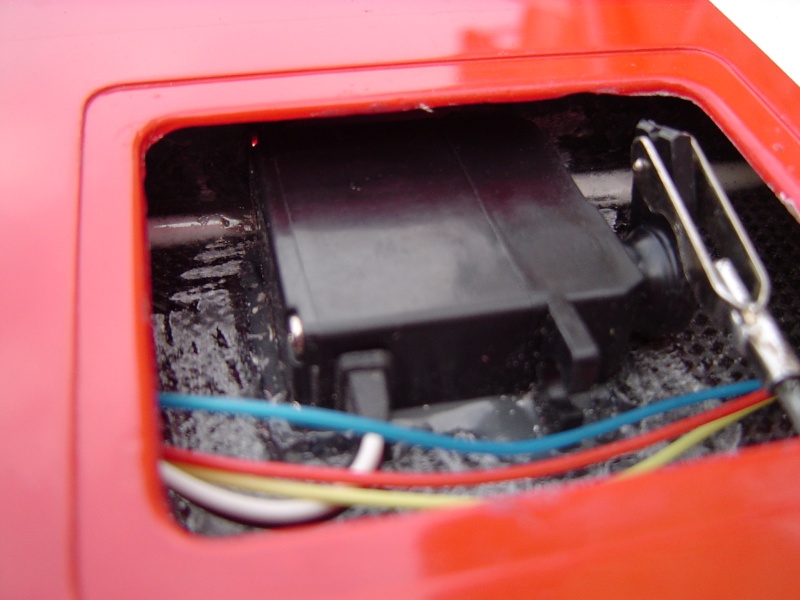

position à 100% volet vers le haut en buté, normalement au neutre le servo est à 80%
Shadow airtech Dsc05216

tout celà reste indicatif , bonne construction Claude
Revenir en haut Aller en bas
Norbert
pilote d'or
pilote d'or
Norbert

Nombre de messages : 2421
Age : 43
Localisation : Labastidette (Toulouse)
Date d'inscription : 18/04/2008

Shadow airtech Empty
MessageSujet: Re: Shadow airtech   Shadow airtech Icon_minitimeMer 16 Mar 2011 - 11:56

Plein de bonnes astuces encore une fois...
Shadow airtech 721851
Revenir en haut Aller en bas
Arnaudc
pilote amateur
pilote amateur


Nombre de messages : 72
Age : 46
Localisation : Lorraine
Date d'inscription : 20/10/2010

Shadow airtech Empty
MessageSujet: Re: Shadow airtech   Shadow airtech Icon_minitimeMer 16 Mar 2011 - 16:59

Bonjour,


csimonneaud a écrit:

tout d'abord concernant l'équipement du fuselage, n'ouvre surtout pas le fuselage au niveau de l'assise de l'aile , Arnaud a pratiqué cette ouverture pour une électrification , dans notre cas cela fragéliserait notre fuselage .

Oui c'est exact cela fragilise le fuselage qui est déjà connu dans la version électrique pour ne pas être ultra résistant au niveau de la trappe des servos derrière l'aile. Pour ma part je me pose sur une pelouse impeccable à mon club, donc cela limite les efforts à l'atterro.

Pour les volets j'ai utilisé des supports servos avec roulements, ce qui augmente et répartit un peu plus la surface d'effort sur la peau. Ci-contre le lien pour la photo :

http://www.flashrc.com/emcotec/4201-paire_supports_servo_futaba_s3150_s3155_avec_roulement.html

Cordialement,
Arnaud.
Revenir en haut Aller en bas
FGilabert
rooky


Nombre de messages : 32
Age : 64
Localisation : 12
Date d'inscription : 02/08/2009

Shadow airtech Empty
MessageSujet: Re: Shadow airtech   Shadow airtech Icon_minitimeDim 20 Mar 2011 - 13:05

Merci pour tous les tuyaux et les photos !
Revenir en haut Aller en bas
Chris Hyperbee
pilote d'or
pilote d'or
Chris Hyperbee

Nombre de messages : 4179
Age : 42
Localisation : Lons le Saunier
Date d'inscription : 22/06/2010

Shadow airtech Empty
MessageSujet: Re: Shadow airtech   Shadow airtech Icon_minitimeDim 18 Nov 2012 - 13:44

Hello

Glaude, tu peux mesurer ce qui peut rentrer comme servo en épaisseur ?
hormis 3150, je regarderais bien du côté de chez hyperion ..
à moins que les multiplex slim star fl digi que j'ai en stock conviennent t'en pense quoi ?
un avis sur ce dernier servo , quelqu'un ?
(dois je les reserver pour du 60" ?)

_________________
tailleur / sculpteur de thermiques.
Revenir en haut Aller en bas
Maurice Lenoble
Pilote pro
Pilote pro
Maurice Lenoble

Nombre de messages : 235
Localisation : Chartres
Date d'inscription : 23/06/2011

Shadow airtech Empty
MessageSujet: Shadow V   Shadow airtech Icon_minitimeDim 18 Nov 2012 - 18:17

Bonsoir Fgilabert

Je possède un Shadow V que j'utilise en second planeur pour les compétitions F3J.
J'avais trouvé ce lien qui je pense pourra t'aider.

Il est vrai que consulter le forum f3J te donnera aussi beaucoup d'informations.

http://www.rcgroups.com/forums/showthread.php?t=841007

Maurice.
Revenir en haut Aller en bas
Chris Hyperbee
pilote d'or
pilote d'or
Chris Hyperbee

Nombre de messages : 4179
Age : 42
Localisation : Lons le Saunier
Date d'inscription : 22/06/2010

Shadow airtech Empty
MessageSujet: Re: Shadow airtech   Shadow airtech Icon_minitimeDim 18 Nov 2012 - 18:36

Merci Maurice Very Happy
